KB/KR/KS/KW Termocoppia di misurazione rapida della temperatura Termocoppia ad alta precisione
Analisi strutturale.
La struttura di unTermocoppia veloceè costituito principalmente da una testa di termocoppia a temperatura e da un grande tubo di carta.La testa della termocoppia è costituita principalmente da fili di termocoppia positivi e negativi saldati al filo di compensazione per la termocoppia veloceIl supporto è coperto da un piccolo tubo di carta e il filo di termocoppia è sostenuto e protetto da quarzo.con una superficie inferiore o uguale a 20 m2, tutti i componenti sono concentrati nella testa di fango e incollati insieme con un riempitore resistente al fuoco, rendendolo non staccabile e quindi usa e getta.
[ Principio di funzionamento ]
Sulla base dell'effetto termoelettrico dei metalli, la differenza di temperatura generata alle due estremità delTermocoppieSi usa per misurare la temperatura dell'acciaio fuso e dei metalli ad alta fusione.L'estremità di misurazione diretta è chiamata "estremità di lavoro" (estremità calda)Quando c'è una differenza di temperatura tra l'estremità calda e quella fredda, nel circuito verrà generata una corrente termica.Quando collegato a uno strumento di visualizzazione, sullo strumento verrà indicato il corrispondente valore di temperatura della forza termoelettrica elettromotrice generata,e la forza elettromotrice aumenterà con l'aumento della temperatura.
[ Parametro ]
Numero | Nome | Modello | Graduation mark | Indennità | Intervallo di misura | Tempo di misura | Caratteristiche applicabili |
1 |
Renio di tungsteno3- Renio di tungsteno25 |
KW | W | ± 5°C | 0°C-1800°C | ≤ 6S | Conosciuto anche come"termopare di tungsteno-renio", Ha i vantaggi di un'affidabile stabilità termica e un basso prezzo, ed è ampiamente utilizzato dagli utenti. |
2 | Platino e rodio30-Platino e rodio6 | KB | B | ± 3°C | 0°C-1750°C | ≤ 6S |
Conosciuto anche come "termopare di platino di platino di rodio", ha le caratteristiche di prestazioni termoelettriche stabili e resistenza alle alte temperature, ma il metallo prezioso è costoso. |
3 | Platino e rodio10-platino | KS | S | ± 3°C | 0°C-1650°C | ≤ 6S | Conosciuto anche come "Termocoppia di platino-rodio", ha le caratteristiche di prestazioni termoelettriche stabili e resistenza moderata alle temperature, ma il metallo prezioso è costoso. |
4 | Platino e rodio13-platino | KR | R | ± 3°C | 0°C-1650°C | ≤ 6S | Conosciuto anche come "Termocoppia di tipo R", le sue prestazioni complessive sono equivalenti a quelle del prodotto n. 3 e non sono praticamente utilizzate per la misurazione della temperatura in Cina. |

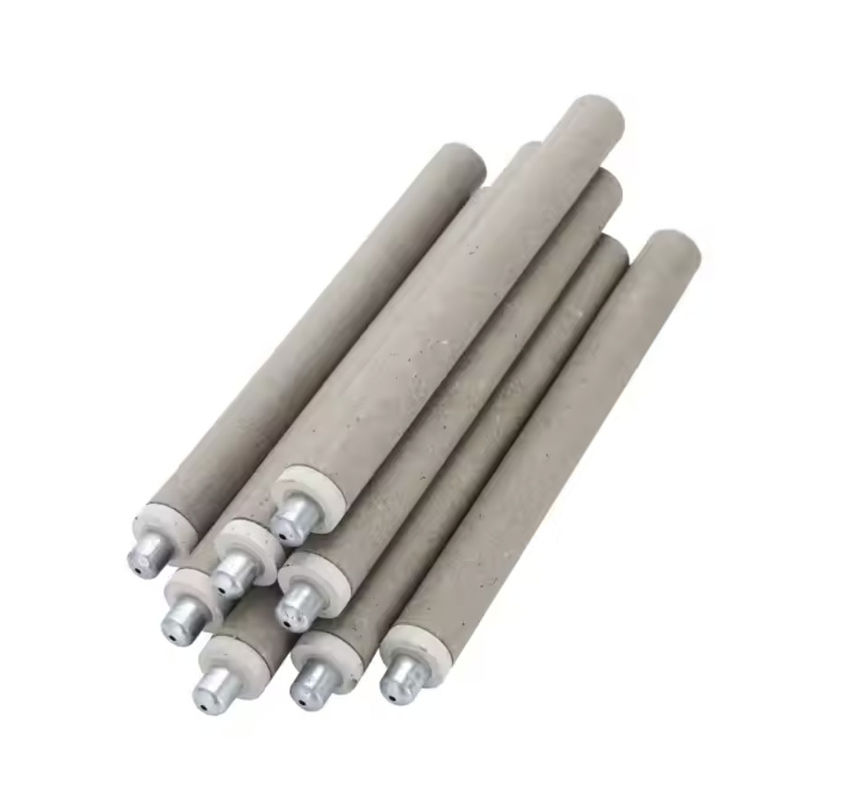

IlTermocoppia di misurazione rapida della temperaturaè un termopare usa e getta per misurare la temperatura di acciaio fuso e di metallo fuso ad alta temperatura.Può fornire una temperatura precisa ed è un prodotto essenziale per migliorare la qualità dell'acciaio.
