Tipo LZD Forno di albero conico Elastic Pin Gear Coupling Forno di albero conico Elastic Coupling
Visualizzazione del prodotto

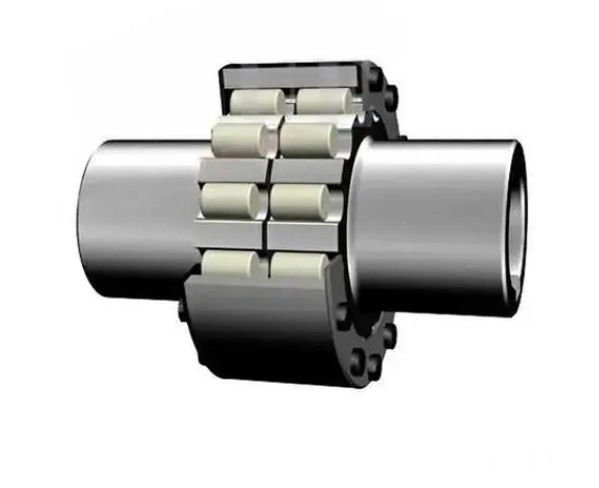

ZLD Type Conical Shaft Hole Elastic Pin Gear Coupling uses several pins made of non-metallic materials and is placed in the mating hole between the two halves of the coupling and the inner surface of the outer ring, e le due metà dell'accoppiamento sono collegate attraverso il pin per trasmettere la coppia.È adatto per la trasmissione di potenza media e alta, e non è adatto a parti di lavoro che richiedono una riduzione delle vibrazioni e un controllo rigoroso del rumore.
Caratteristiche del prodotto
1. La coppia di trasmissione è grande. Alla stessa coppia, il diametro di rotazione è per lo più più più piccolo di quello dell'accoppiamento degli ingranaggi, ed è di dimensioni ridotte e leggero.Può sostituire parzialmente l'accoppiamento degli ingranaggi;
2. Rispetto all'accoppiamento degli ingranaggi, il tipo di accoppiamento con denti a spillo elastici ha una struttura semplice, meno parti componenti, più conveniente da fabbricare, senza utensili per la lavorazione degli ingranaggi;manutenzione conveniente, lunghezza di vita, pin di nylon può essere sostituito rimuovendo la piastra di deflezione;
3La colonna di nylon dell'accoppiamento elastico dei denti è un materiale auto lubrificante e non ha bisogno di lubrificazione, il che non solo consente di risparmiare olio lubrificante,ma purifica anche l'ambiente di lavoro■ il sistema di accoppiamento del martello elastico presenta scarse prestazioni di riduzione delle vibrazioni e un rumore elevato.
Parametri del prodotto
Modello | Torsione nominale Tn(Nm) | Velocità ammissibile [n]r/min | Diametro dell'apertura dell'asse d1 d2 | Lunghezza del foro dell'albero | D | B | S | Momento di inerzia Kg.m2 | Massa m Kg | |
Tipo Y | Tipo J1, Z1 | |||||||||
L | L1 | |||||||||
ZLD1 | 100 | 4000 | 12 14 | 32 | 27 | 76 | 52 | 9 | 0.0007 | 0.73 |
16 18 | 42 | 30 | ||||||||
19 | ||||||||||
20 22 | 52 | 38 | 54 | 11 | ||||||
24 | ||||||||||
ZLD2 | 250 | 4000 | 16 18 | 42 | 30 | 90 | 60 | 7 | 0.004 | 3.9 |
19 | ||||||||||
20 22 | 52 | 38 | 62 | 9 | ||||||
24 | ||||||||||
25 28 | 62 | 44 | 66 | 13 | ||||||
30 32 | 82 | 60 | 70 | 17 | ||||||
ZLD3 | 630 | 4000 | 25 28 | 62 | 44 | 118 | 85 | 11 | 0.015 | 8.6 |
30 32 | 82 | 60 | 89 | 15 | ||||||
35 38 | ||||||||||
40 42 | 112 | 84 | 95 | 21 | ||||||
ZLD4 | 1600 | 4000 | 40 42 | 112 | 84 | 158 | 115 | 21 | 0.057 | 18.1 |
45 48 | ||||||||||
50 55 | ||||||||||
56 | ||||||||||
60 | 142 | 107 | 122 | 28 | ||||||
ZLD5 | 4000 | 4000 | 50 55 | 112 | 84 | 192 | 115 | 21 | 0.14 | 29.2 |
56 | ||||||||||
60 63 | 142 | 107 | 112 | 28 | ||||||
65 70 | ||||||||||
71 75 | ||||||||||
80 | 172 | 132 | 127 | 33 | ||||||
ZLD6 | 6300 | 3300 | 60 63 | 142 | 107 | 230 | 144 | 30 | 0.31 | 47.2 |
65 70 | ||||||||||
71 75 | ||||||||||
80 85 | 172 | 132 | 149 | 35 | ||||||
90 95 | ||||||||||
ZLD7 | 10000 | 2900 | 70 71 | 142 | 107 | 260 | 146 | 30 | 0.62 | 73 |
75 | ||||||||||
80 85 | 172 | 132 | 151 | 35 | ||||||
90 95 | ||||||||||
100 110 | 212 | 167 | 156 | 40 | ||||||
ZLD8 | 16000 | 2500 | 80 85 | 172 | 132 | 300 | 167 | 34 | 1.29 | 115 |
90 95 | ||||||||||
100 110 | 212 | 167 | 172 | 39 | ||||||
120 125 | ||||||||||
130 | 252 | 202 | 177 | 44 | ||||||
ZLD9 | 25000 | 2300 | 90 95 | 172 | 132 | 335 | 187 | 34 | 2.1 | 151 |
100 110 | 212 | 167 | 192 | 39 | ||||||
120 125 | ||||||||||
130 140 | 252 | 202 | 197 | 44 | ||||||
150 | ||||||||||
ZLD10 | 31500 | 2100 | 100 110 | 212 | 167 | 355 | 194 | 41 | 3.1 | 196 |
120 125 | ||||||||||
130 140 | 252 | 202 | 199 | 46 | ||||||
150 | ||||||||||
160 170 | 302 | 242 | 209 | 56 | ||||||
ZLD11 | 40000 | 2000 | 110 120 | 212 | 167 | 380 | 214 | 41 | 4.3 | 237 |
125 | ||||||||||
130 140 | 252 | 202 | 219 | 46 | ||||||
150 | ||||||||||
160 170 | 302 | 242 | 229 | 56 | ||||||
180 | ||||||||||
ZLD12 | 63000 | 1700 | 130 140 | 252 | 202 | 445 | 231 | 48 | 9.9 | 399 |
150 | ||||||||||
160 170 | 302 | 242 | 241 | 58 | ||||||
180 | ||||||||||
190 200 | 352 | 282 | 251 | 68 | ||||||
ZLD13 | 100000 | 1500 | 150 | 252 | 202 | 515 | 262 | 44 | 16.6 | 502 |
160 170 | 302 | 242 | 272 | 54 | ||||||
180 | ||||||||||
190 200 | 352 | 282 | 282 | 64 | ||||||
