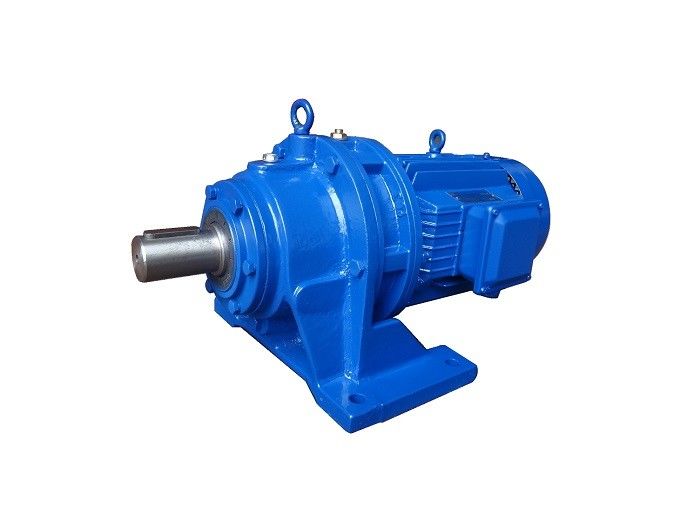

Reduttore di rotaia cicloidale planetario ad alta precisione
Principio di funzionamento del riduttore cicloidale
L'intero dispositivo di trasmissione del riduttore cicloidale planetario può essere suddiviso in tre parti: parte di ingresso, parte di riduzione e parte di uscita.
Sul piombo di ingresso è installato un doppio manico eccentrico spostato di 180°.I fori centrali delle due ruote cicloidali sono i percorsi dei cuscinetti del braccio rotante sulla manica eccentricaLa ruota cicloide si mescola con un insieme di ingranaggi a maglia disposti in forma anulare sul ingranaggio a maglia per formare un meccanismo interno di riduzione della maglia con una piccola differenza di denti.in riduttori con rapporti di rotazione ridotti, i denti a spillo sono dotati di denti a spillo. set).
Quando l'albero di ingresso fa una rivoluzione con la manica eccentrica,a causa delle caratteristiche della curva della galleria dei denti sulla ruota cicloidale e della limitazione dei denti a spillo sull'ingranaggio dell'agoQuando l'albero di ingresso ruota in avanti per una rivoluzione, anche la manica eccentrica ruota una volta,e la ruota cicloidale ruota attraverso una differenza dentale nella direzione opposta da decelerareCon l'aiuto del meccanismo di uscita W, la rotazione a bassa velocità della ruota cicloidale viene trasmessa all'uscita attraverso l'albero a pin, con conseguente velocità di uscita inferiore.
Parametro del riduttore cicloidale
Norma del riduttore | Grado 1 | |||||||||||
JB/T2982-94A | X1 | X2 | X3 | X4 | X5 | X6 | X7 | X8 | X9 | X10 | X11 | X12 |
JB/T2982-94B | B09 | B0 | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | B9 | |
JB2982-81 | B12 | B15 | B18 | B22 | B27 | B33 | B39 | B45 | B55 | B65 | ||
Norma del riduttore | Grado 2 | |||||||||||
JB/T2982-94A | X32 | X42 | X53 | X63 | X64 | X74 | X84 | X85 | X95 | X106 | X118 | X128 |
JB/T2982-94B | B10 | B20 | B31 | B41 | B42 | B52 | B53 | B63 | B74 | B85 | B95 | |
JB2982-81 | B1812 | B2215 | B2715 | B2718 | B3318 | B3322 | B3922 | B4527 | B5533 | B6533 |
Nota: gli indicatori di prestazione dei corrispondenti modelli di macchine di norme diverse sono sostanzialmente gli stessi, ma l'aspetto, l'installazione e le dimensioni di collegamento sono leggermente diversi.Gli utenti dovrebbero provare a utilizzare gli standard JB/T2982-94A e B.
Esempio di modello di riduttore a cerniera cicloidale
Nota: nel riduttore a due e tre fasi, la combinazione dei rapporti di trasmissione di ciascuna fase è, in linea di principio, la prima fase (fine ad alta velocità) come la fine con il rapporto di trasmissione più piccolo,e la seconda o la terza fase (i.e. fine a bassa velocità) come rapporto di trasmissione.
