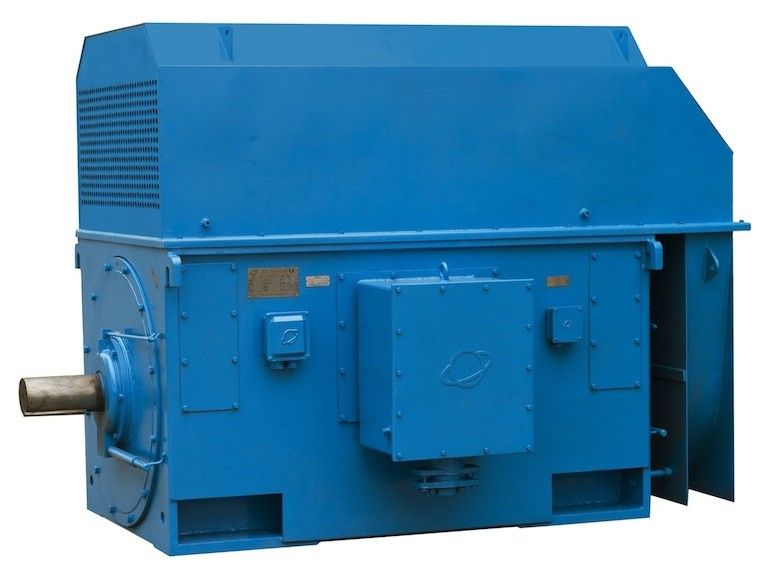

YKK Serie YRKK Motore a gabbia di scoiattoli a tre fasi asincrono ad alta tensione 6KV
-
Evidenziare
IP44 Motore asincrono a tre fasi
,Motore a tre fasi asincrono ad alta tensione 6000V
,Motore di gabbia di scoiattolo asincrono ad alta tensione
-
Nome del prodottoMotore a induzione asincrono trifase
-
CaratteristicaAlta tensione
-
Voltaggio6KV
-
Numero di statoreFase 3
-
Classe di protezioneIP44 o IP54
-
NormeNorma di IEC
-
Pollo4, 6, 8, 10, 12
-
CompitiS1
-
Frequenza50 Hz
-
Luogo di origineCina
-
Numero di modelloSerie YKK.YRKK
YKK Serie YRKK Motore a gabbia di scoiattoli a tre fasi asincrono ad alta tensione 6KV
YKK Serie YRKK Motore a gabbia di scoiattoli a tre fasi asincrono ad alta tensione 6KV
3 Fase Motor Asynchrono
La base del motore è saldata da piastre d'acciaio e adotta una struttura di tipo scatola popolare a livello internazionale.
La base, il coperchio finale e il coperchio superiore sono combinati in tipi di protezione di base IP44 e IP54.può impedire che oggetti solidi di diametro superiore a 1 mm entrino all'interno del motore), o IP54 (vale a dire che può impedire la penetrazione di polveri solide all'interno del motore); entrambi i livelli di protezione possono impedire l'ingresso di acqua spruzzata all'interno del motore.
Motore asincrono ad alta velocitàCondizione di lavorazione
1- L'altezza = 1000 m.
2La temperatura ambientale dell'aria cambia con la stagione, ma la temperatura = 40°C.
3La temperatura ambiente minima dell' aria è 0 ° C.
4L'umidità relativa media mensile più elevata del mese più umido è del 90% e la temperatura minima del mese non supera i 25°C.
5La frequenza del motore è di 50 Hz.
6Il sistema di lavoro è il sistema continuo S1.
Specifica del motore asincrono a tre fasi
|
1.YKK serie 6kV alta pressione tre fasi di variazione di velocità della macchina elettrica (H355-H630) Serie YKK 6000VAlta tensioneDati tecnici del motore asincrono a tre fasi ((H355-630) |
||||||||||
|
型 号 TIPO |
额定 功率 Classificato Potenza (kW) |
额定 电流 STATOR Attuale (A) |
额定 转速 Classificato Rotare Velocità (r/min) |
efficienza η% Fondi strutturali IENCY |
功率 Factor numero cosΦ Potenza Fattore |
massimo 转矩 Max. TORQ 额定 转矩 TORQ nominale |
起动 转矩 Chiuso TORQ 额定 转矩 TORQ nominale |
起动 电流 Corrente bloccata 额定 电流 Classificato Attuale |
负载 转动 惯量 J Cargo INERTIA kg..m2 |
电机 Peso Peso (kg) |
|
Cassazione di credito YKK3554-4 |
185 200 220 250 |
22.6 24.4 26.8 30.4 |
1483 1483 1483 1482 |
92.92 93.08 93.21 93.31 |
0.865 0.867 0.868 0.869 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 |
68 78 88 97 |
2580 2580 2600 2690 |
|
Cassazione di credito YKK4006-4 |
280 315 355 400 450 |
33.6 37.8 42.5 47.8 53.6 |
1482 1483 1483 1482 1483 |
93.41 93.52 93.72 93.93 94.10 |
0.871 0.872 0.874 0.878 0.879 |
1.8 1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 6.5 |
108 120 133 147 161 |
3340 3550 3670 3920 4100 |
|
Codice di riferimento: YKK4505-4 |
500 560 630 710 |
59.5 66.5 74.7 84.0 |
1485 1485 1484 1484 |
94.20 94.43 94.61 94.81 |
0.881 0.882 0.883 0.885 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 |
178 197 220 260 |
4000 4300 4400 4600 |
|
Sottoscrizione di prestiti YKK5004-4 |
800 900 1000 1120 |
93.3 104.9 116.4 130.3 |
1486 1486 1486 1486 |
95.02 95.13 95.22 95.31 |
0.889 0.890 0.891 0.893 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.5 6.5 6.5 6.5 |
300 330 365 400 |
5100 5250 5500 5750 |
|
Sotto il profilo economico YKK5603-4 |
1250 1400 1600 |
143.6 160.6 183.4 |
1488 1487 1488 |
95.41 95.53 95.63 |
0.898 0.901 0.903 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
445 500 550 |
6400 6550 6850 |
|
Cassazione di credito YKK6303-4 |
1800 2000 2240 |
206.1 228.8 255.9 |
1489 1488 1488 |
95.73 95.81 95.93 |
0.903 0.905 0.906 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
620 690 770 |
9000 9300 9500 |
|
Classificazione di prodotti alimentari e prodotti alimentari YKK4006-6 |
185 200 220 250 280 315 |
23.5 25.3 27.8 31.5 35.2 39.5 |
988 988 988 988 988 988 |
92.62 92.82 93.01 93.22 93.51 93.73 |
0.834 0.835 0.836 0.837 0.838 0.839 |
1.8 1.8 1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 6.0 6.0 |
193 210 236 262 291 324 |
3300 3450 3650 3750 3920 4000 |
|
Cassazione di credito YKK4505-6 |
355 400 450 500 |
43.9 49.4 55.4 61.5 |
988 987 988 989 |
93.94 94.03 94.34 94.54 |
0.841 0.845 0.847 0.848 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
361 401 440 687 |
4000 4300 4400 4650 |
|
Cassazione di credito YKK5004-6 |
560 630 710 800 |
68.0 76.4 85.8 96.6 |
990 990 990 990 |
94.61 94.72 95.03 95.15 |
0.862 0.863 0.864 0.87 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
540 599 665 736 |
5200 5200 5450 5600 |
|
Cassazione di credito Cassazione di credito |
900 1000 1120 |
107.2 119.0 133.2 |
991 991 990 |
95.22 95.31 95.45 |
0.871 0.873 0.875 |
1.8 1.8 1.8 |
0.7 0.7 0.7 |
6.5 6.5 6.5 |
805 886 927 |
6600 6850 7200 |
|
1.YKK serie 6kV alta pressione tre fasi di variazione di velocità della macchina elettrica (H355-H630) Serie YKK 6000VAlta tensioneDati tecnici del motore asincrono a tre fasi ((H355-630) |
||||||||||
|
型 号 TIPO |
额定 功率 Classificato Potenza (kW) |
额定 电流 STATOR Attuale (A) |
额定 转速 Classificato Rotare Velocità (r/min) |
efficienza η% Fondi strutturali IENCY |
功率 Factor numero cosΦ Potenza Fattore |
massimo 转矩 Max. TORQ 额定 转矩 TORQ nominale |
起动 转矩 Chiuso TORQ 额定 转矩 TORQ nominale |
起动 电流 Corrente bloccata 额定 电流 Classificato Attuale |
负载 转动 惯量 J Cargo INERTIA kg..m2 |
电机 Peso Peso (kg) |
|
Cassazione di credito YKK6303-6 |
1250 1400 1600 |
146.8 164.2 187.5 |
991 991 991 |
95.54 95.61 95.75 |
0.880 0.883 0.885 |
1.8 1.8 1.8 |
0.7 0.7 0.7 |
6.5 6.5 6.5 |
1068 1192 1312 |
9150 9300 9500 |
|
Cassazione di credito YKK4006-8 |
185 200 220 |
24.7 26.6 29.2 |
740 740 740 |
92.68 92.92 93.10 |
0.790 0.791 0.793 |
1.8 1.8 1.8 |
0.8 0.8 0.8 |
5.5 5.5 5.5 |
406 450 502 |
3200 3450 3750 |
|
Classificazione delle merci YKK4505-8 |
250 280 315 355 |
32.7 36.6 41.1 46.2 |
741 741 742 743 |
93.20 93.41 93.62 93.71 |
0.801 0.803 0.805 0.806 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
558 622 693 772 |
4000 4200 4400 4640 |
|
Classificazione delle attività di investimento YKK5004-8 |
400 450 500 560 |
51.3 57.7 63.8 71.4 |
743 743 743 743 |
93.93 94.00 94.43 94.64 |
0.812 0.813 0.815 0.816 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
853 941 1044 1160 |
4550 4650 4800 5000 |
|
Classificazione delle merci Cassazione di credito |
630 710 800 |
78.2 88.1 99.1 |
743 743 743 |
94.71 94.83 94.91 |
0.831 0.832 0.835 |
1.8 1.8 1.8 |
0.7 0.7 0.7 |
6.0 6.0 6.0 |
1221 1357 150.5 |
5650 5800 6200 |
|
Classificazione delle attività di investimento YKK6304-8 |
900 1000 1120 1250 |
108.8 120.7 135.1 150.6 |
744 744 744 744 |
95.01 95.15 95.22 95.31 |
0.851 0.853 0.855 0.857 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
1650 1820 2001 2204 |
9200 9500 9850 10500 |
|
Classificazione delle attività di investimento YKK4505-10 |
185 200 220 250 280 |
25.9 27.9 30.6 34.8 38.8 |
594 594 594 593 594 |
91.91 92.13 92.34 92.51 92.71 |
0.768 0.770 0.772 0.774 0.776 |
1.8 1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 5.5 |
698 775 865 902 1072 |
4000 4100 4250 4400 4600 |
|
Cassazione di credito YKK5004-10 |
315 355 400 450 |
43.0 48.3 54.3 61.0 |
593 593 593 593 |
93.02 93.22 93.52 93.61 |
0.772 0.773 0.782 0.784 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
1196 1332 1471 1627 |
5400 5500 5750 5940 |
|
Istituzioni di credito Cassazione di credito |
500 560 630 710 |
65.9 73.7 82.9 93.2 |
593 594 593 594 |
93.82 93.91 94.01 94.22 |
0.793 0.795 0.802 0.804 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
1710 1902 2116 2355 |
6250 6500 6850 7130 |
|
Cassazione di credito 6304-10 YKK |
800 900 1000 1120 |
102.1 114.8 127.4 142.4 |
594 594 594 594 |
94.41 92.53 92.62 92.83 |
0.812 0.814 0.815 0.817 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
2615 2800 3170 3489 |
9200 9400 9740 9850 |
|
YKK4504-12 YKK4505-12 |
185 200 |
27.7 29.9 |
494 494 |
92.00 92.21 |
0.718 0.719 |
1.8 1.8 |
0.8 0.8 |
5.5 5.5 |
1487 1206 |
4230 4350 |
|
Cassazione di credito YKK5004-12 |
220 250 280 315 |
31.9 36.1 40.4 45.4 |
494 494 494 494 |
92.41 92.72 92.93 93.03 |
0.731 0.732 0.735 0.736 |
1.8 1.8 1.8 1.8 |
0.8 0.8 0.8 0.8 |
5.5 5.5 5.5 5.5 |
1347 1499 1672 1865 |
5100 5250 5400 5600 |
|
1.YKK serie 6kV alta pressione tre fasi di variazione di velocità della macchina elettrica (H355-H630) Serie YKK 6000V a tre fasiGabbia degli scoiattoliDati tecnici dei motori asincroni ((H355-630) |
||||||||||
|
型 号 TIPO |
额定 功率 Classificato Potenza (kW) |
额定 电流 STATOR Attuale (A) |
额定 转速 Classificato Rotare Velocità (r/min) |
efficienza η% Fondi strutturali IENCY |
功率 Factor numero cosΦ Potenza Fattore |
massimo 转矩 Max. TORQ 额定 转矩 TORQ nominale |
起动 转矩 Chiuso TORQ 额定 转矩 TORQ nominale |
起动 电流 Corrente bloccata 额定 电流 Classificato Attuale |
负载 转动 惯量 J Cargo INERTIA kg..m2 |
电机 Peso Peso (kg) |
|
Classificazione dei prodotti di base Sotto il profilo economico |
355 400 450 500 |
49.6 55.7 62.7 69.4 |
495 495 495 495 |
93.21 93.51 93.63 93.92 |
0.752 0.753 0.755 0.757 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
1967 2190 2411 2673 |
6000 6230 6500 6750 |
|
YKK6301- 12 YKK6302- 12 YKK6303- 12 YKK6304- 12 |
560 630 710 800 |
75.6 84.9 95.6 107.5 |
495 495 495 495 |
94.01 94.12 94.22 94.43 |
0.773 0.774 0.776 0.778 |
1.8 1.8 1.8 1.8 |
0.7 0.7 0.7 0.7 |
6.0 6.0 6.0 6.0 |
2974 3312 3688 4098 |
9400 9580 9870 10150 |
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
