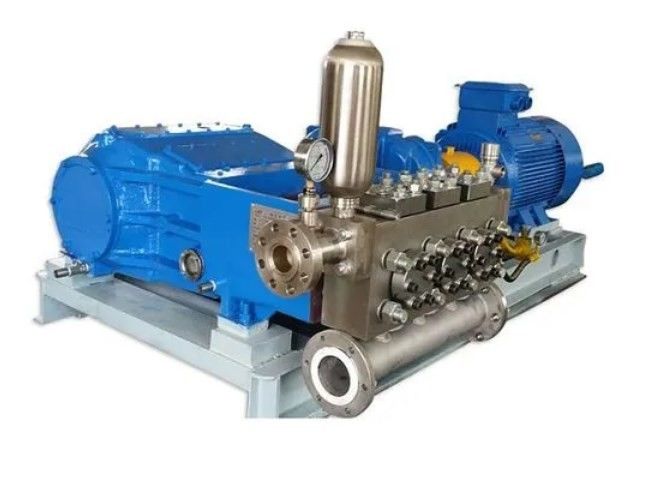

3WP40 Pompa ad azionamento diretto per impianti industriali pompa triplice a azionamento reciproco
Pompa reciproca triplaIntroduzione:
1È costituito da tre impianti a pistoni che lavorano in tandem.
2. Il design della pompa è semplice e facile da installare
3. Può gestire liquidi altamente viscosi o liquidi con particelle solide
4. Genera una pressione di scarico molto alta costantemente
5. Dimensioni di scarico e temperatura possono essere personalizzati
6. Una varietà di materiali possono essere utilizzati per la costruzione in base all'applicazione della pompa
Pompa reciproca triplaSpecificità:
Carico nominale dello stomaco: 1200 kg |
Lunghezza del tratto: 40 mm |
Peso: 250 kg | |||||||||||
3WP40 Pompa di ricambio tripla ad alta pressione |
|||||||||||||
Diametro dello stantuffo (mm) | 60 | 55 | 50 | 43 | 35 | 30 | 27 | 24 | 22 | 19 | 17 | 15 | |
Pressione di lavoro (MPa) | 2 | 4 | 6 | 8 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | |
Velocità (min) | Flusso L/min M3/h Potenza KW | ||||||||||||
90 |
Umin | 30 | 25 | 21 | 15 | 10 | 7.6 | 6.1 | 4.8 | 4.1 | 3 | 2.4 | 2.1 |
M3/h | 1.8 | 1.5 | 1.2 | 0.9 | 0.62 | 0.45 | 0.37 | 0.29 | 0.24 | 0.18 | 0.14 | 0.12 | |
KW | 1.2 | 2 | 2.5 | 2.4 | 2.4 | 2.43 | 2.44 | 2.4 | 2.46 | 2.4 | 2.4 | 2.52 | |
120 |
L/min | 40 | 34 | 28 | 21 | 14 | 10 | 8.2 | 6.5 | 5.4 | 4 | 3.2 | 2.5 |
MP/h | 2.4 | 2 | 1.7 | 1.2 | 0.8 | 0.61 | 0.49 | 0.39 | 0.32 | 0.24 | 0.19 | 0.15 | |
KW | 1.6 | 2.72 | 3.36 | 3.36 | 3.36 | 3.2 | 3.28 | 3.25 | 3.24 | 3.2 | 3.2 | 3 | |
140 |
L/min | 47 | 39 | 32 | 24 | 16 | 12 | 9.6 | 7.6 | 6.3 | 4.7 | 3.8 | 2.9 |
M2/h | 2.8 | 2.4 | 1.9 | 1.46 | 0.97 | 0.72 | 0.57 | 0.45 | 0.38 | 0.28 | 0.22 | 0.17 | |
KW | 1.8 | 3.12 | 3.84 | 3.84 | 3.84 | 3.84 | 3.84 | 3.8 | 3.78 | 3.76 | 3.8 | 3.48 | |
160 |
L/min | 54 | 45 | 38 | 28 | 18 | 13 | 11 | 8 | 7 | 5 | 4 | 3 |
- Cosa? | 3.20 | 2.70 | 2.30 | 1.68 | 1.08 | 0.78 | 0.66 | 0.48 | 0.42 | 0.30 | 0.24 | 0.18 | |
KW | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
220 |
L/min | 75 | 62 | 52 | 38 | 25 | 18 | 15 | 12 | 10 | 7 | 6 | 4 |
M3/h | 4.50 | 3.70 | 3.11 | 2.26 | 1.50 | 1.08 | 0.90 | 0.72 | 0.60 | 0.42 | 0.36 | ||
KW | 3 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5 | |
300 |
L/min | 102 | 85 | 70 | 52 | 34 | 25 | 20 | 16 | 13 | 10 | 8 | 6 |
M3/h | 6.11 | 5.19 | 4.19 | 3.11 | 2.04 | 1.50 | 1.20 | 0.96 | 0.78 | 0.60 | 0.48 | 0.36 | |
KW | 4 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 7 | |
350 |
U/min | 118 | 100 | 82 | 60 | 40 | 30 | 24 | 19 | 16 | 12 | 9 | 7 |
M2/h | 7.06 | 5.99 | 4.91 | 3.59 | 2.39 | 1.80 | 1.44 | 1.14 | 0.96 | 0.72 | 0.54 | 0.42 | |
KW | 5 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 9 | 8 | |
400 |
L/min | 135 | 114 | 94 | 70 | 46 | 34 | 27 | 22 | 18 | 13 | 11 | 8 |
M3/h | 8.08 | 6.83 | 5.63 | 4.19 | 2.75 | 2.04 | 1.62 | 1.32 | 1.08 | 0.78 | 0.66 | 0.48 | |
KW | 5 | 9 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 10 | 11 | 10 | |
450 |
L/min | 153 | 128 | 106 | 78 | 52 | 38 | 31 | 24 | 20 | 15 | 12 | 9 |
MP/h | 9.16 | 7.66 | 6.35 | 4.67 | 3.11 | 2.28 | 1.86 | 1.44 | 1.20 | 0.90 | 0.72 | 0.54 | |
KW | 6 | 10 | 13 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 11 |
※ Quando si desidera selezionare un tipo di pompa reciproca ad alta pressione con una certa portata e pressione e pompa ad alta pressione per mezzo speciale,per favore acquisire il suo ultimo disegno generale e il disegno di fondazione dalla nostra fabbrica.
Pompa reciproca triplaApplicazione:
1Applicazioni ad alta pressione
La pompa ad alta pressione è progettata per generare una pressione di scarico elevata, quindi è ampiamente utilizzata per asciugatrici a spruzzo, pulizia a getto, pulizia a pressione,pompe mobili per il settore petrolifero e per la perforazione di fango, pulizia delle acque reflue e altre applicazioni ad alta pressione.
2Industria della pasta e della carta
Il processo di produzione della carta richiede pompe ad alta pressione.Questo è dove la pompa ad alta pressione Triplex Plunger può aiutare a fornire la necessaria scarica ad alta pressione rendendola ampiamente utilizzata in questo settore.
3Industria di trasformazione
La pompa ad alta pressione Triplex è molto adatta per molti processi che richiedono pompe di scarico ad alta pressione di dimensioni compatte.queste pompe sono ampiamente utilizzate nelle industrie di trasformazione.
4. Settore delle costruzioni
Oltre alla pulizia ad alta pressione,le pompe a tripla pompa ad alta pressione sono anche ampiamente utilizzate nelle attrezzature stradali e nelle attrezzature da costruzione a causa della loro capacità di generare una pressione di scarico elevata.
