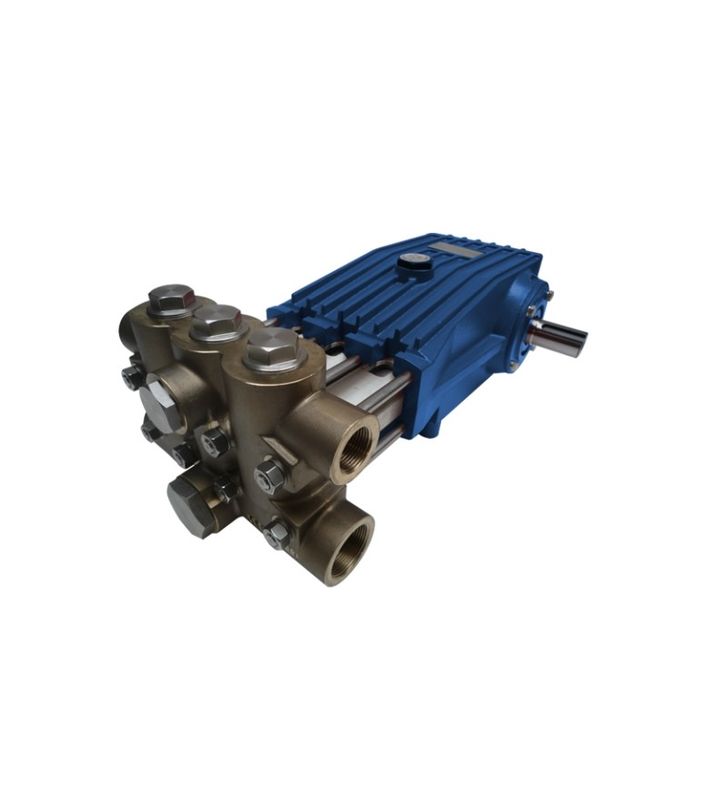

3WP80 Pompa ad alta pressione a triplice pompaggio a triplice pompa reciproca
Pompa a pompaggioIntroduzione:
Pompe a fusionesono pompe triplex (tre pistoni), a spostamento positivo, pompe reciproche triplex.ogni rotazione dell'albero motore crea un movimento diretto nelle barre del pistone che produce un flusso positivo dalla pompaQuesta potenza della pompa è in diretta relazione alla velocità (qui, i tempi/minuto) della pompa.Il diametro del pistone e la lunghezza del colpo determinano la quantità di liquido gestito con ogni colpo e rivoluzioneLa pressione di scarico è creata dalla restrizione del flusso attraverso ugelli o restrizioni a valle.
Il nostropompe a stantuffo triplexQueste pompe a rotazione tripla ad alta pressione possono anche essere alimentate da un variatore per regolare il flusso in base alle variazioni della domanda.La restrizione a valle richiederà regolazione o una valvola per regolare il cambiamento di flusso.
Durante la corsa di aspirazione, l'impulso si sposta a sinistra, causando la valvola di controllo nell'aspirazione.Pompa a spostamento positivo reciprocolinea di funzionamento tra il serbatoio e il cilindro della pompa per aprire e ammettere l'acqua dal serbatoio.posizionamento della valvola di arresto nella condotta di aspirazione e apertura della valvola di arresto nella condotta di scarico. The volume of liquid moved by the pump in one cycle (one suction stroke and one discharge stroke) is equal to the change in the liquid volume of the cylinder as the plunger moves from its farthest left position to its farthest right position.
Pompa a pompaggioSpecificità:
Carico nominale dello stomaco: 3100 kg |
Lunghezza del tratto: 80 mm |
Peso: 1500 kg | ||||||||||||
3WP80 Pompa di ricambio tripla ad alta pressione |
||||||||||||||
Diametro dello stantuffo (mm) | 95 | 80 | 68 | 56 | 48 | 43 | 35 | 28 | 25 | 23 | 21 | 18 | ||
Pressione di lavoro (MPa) | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | ||
Velocità (min) | Flusso L/min M3/h Potenza KW | |||||||||||||
90 |
L/min | 153 | 108 | 78.4 | 53.2 | 39.1 | 31.4 | 20.8 | 13.3 | 10.6 | 9 | 7.5 | 5.5 | |
M2/h | 9,2 | 6.5 | 4.7 | 3.2 | 2.3 | 1.9 | 1,2 | 0.8 | 0.64 | 0.55 | 0,45 | 0.33 | ||
KW | 7 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 14 | 14 | 14 | 11 | ||
140 |
L/min | 238 | 168 | 121 | 82.7 | 60.8 | 48.8 | 32.3 | 20.7 | 16.5 | 14.1 | 11.6 | 8.5 | |
M2/h | 14.3 | 10.1 | 7.3 | 5 | 3.6 | 2.93 | 1.9 | 1.2 | 0.99 | 0.84 | 0.7 | 0.51 | ||
KW | 10 | 20 | 20 | 20 | 20 | 20 | 20 | 17 | 20 | 20 | 20 | 18 | ||
160 |
L/min | 272 | 193 | 139 | 94.5 | 69.5 | 55.7 | 36.9 | 23.6 | 18.8 | 15.9 | 13.3 | 9.8 | |
M3/h | 16.3 | 11.6 | 8.4 | 5.7 | 4.2 | 3.3 | 2.2 | 1.4 | 1.1 | 0.96 | 0.8 | 0.59 | ||
KW | 11 | 24 | 22.3 | 22.6 | 22.2 | 23 | 22 | 18.8 | 22.5 | 22.2 | 21.2 | 20 | ||
200 |
L/min | 340 | 241 | 174 | 118 | 87 | 70 | 46 | 30 | 24 | 20 | 17 | 12 | |
M3/h | 20.3 | 14.4 | 10.4 | 7.07 | 5.21 | 4.19 | 2.75 | 1.80 | 1.44 | 1.20 | 1.02 | 0.72 | ||
KW | 14 | 29 | 28 | 28 | 28 | 28 | 28 | 24 | 29 | 28 | 27 | 24 | ||
280 |
L/min | 476 | 338 | 244 | 165 | 122 | 97 | 65 | 41 | 33 | 28 | 23 | 17 | |
M3/h | 28.5 | 20.2 | 14.6 | 9.88 | 7.31 | 5.81 | 3.89 | 2.46 | 1.98 | 1.68 | 1.38 | 1.02 | ||
KW | 19 | 40 | 39 | 39 | 39 | 39 | 39 | 34 | 40 | 39 | 37 | 34 | ||
320 |
L/min | 544 | 386 | 279 | 189 | 139 | 111 | 74 | 47 | 38 | 32 | 26 | 19 | |
M3/h | 32.5 | 23.1 | 16.7 | 11.3 | 8.32 | 6.65 | 4.43 | 2.81 | 2.28 | 1.92 | 1.56 | 1.14 | ||
KW | 22 | 46 | 45 | 45 | 44 | 44 | 44 | 37 | 45 | 45 | 42 | 38 | ||
370 |
Umin | 629 | 446 | 322 | 219 | 160 | 129 | 85 | 55 | 44 | 37 | 31 | ||
M3/h | 37.6 | 26.7 | 19.2 | 13.1 | 9.58 | 7.72 | 5.09 | 3.29 | 2.63 | 2.22 | 1.86 | |||
KW | 25 | 54 | 52 | 53 | 51 | 52 | 51 | 44 | 53 | 52 | 50 | |||
400 |
L/min | 680 | 482 | 348 | 236 | 174 | 139 | 92 | 59 | 47 | 40 | |||
M3/h | 40.7 | 28.8 | 20.8 | 14.1 | 10.42 | 8.32 | 5.51 | 3.53 | 2.81 | 2.40 | ||||
KW | 27 | 58 | 56 | 57 | 56 | 56 | 55 | 47 | 56 | 56 | ||||
450 |
L/min | 542 | 392 | 266 | 195 | 157 | 104 | 66 | 53 | |||||
- Cosa? | 32.4 | 23.4 | 15.9 | 11.6 | 9.4 | 6.23 | 3.95 | 3.17 | ||||||
KW | 65 | 63 | 64 | 62 | 63 | 62 | 53 | 64 |
※ Quando si desidera selezionare un tipo di pompa reciproca ad alta pressione con una certa portata e pressione e pompa ad alta pressione per mezzo speciale,per favore acquisire il suo ultimo disegno generale e il disegno di fondazione dalla nostra fabbrica.
Applicazione della pompa del fusibile:
Pulizia e lavaggio ad alta pressione
Prova di pressione idrostatica
Pulizia di veicoli, ferrovie e aeromobili
Pulizia di tubi e di tubi
Pulizia dei serbatoi, dei recipienti e dei reattori
Pulizia di fognature e fognature
Rimozione della vernice e rimozione della ruggine
Spruzzatura / nebbia / nebbia
Iniezione / alimentazione / dosaggio
Pompe ad alta pressione per osmosi inversa
Taglio, rimozione e demolizione
Sgomberamento
