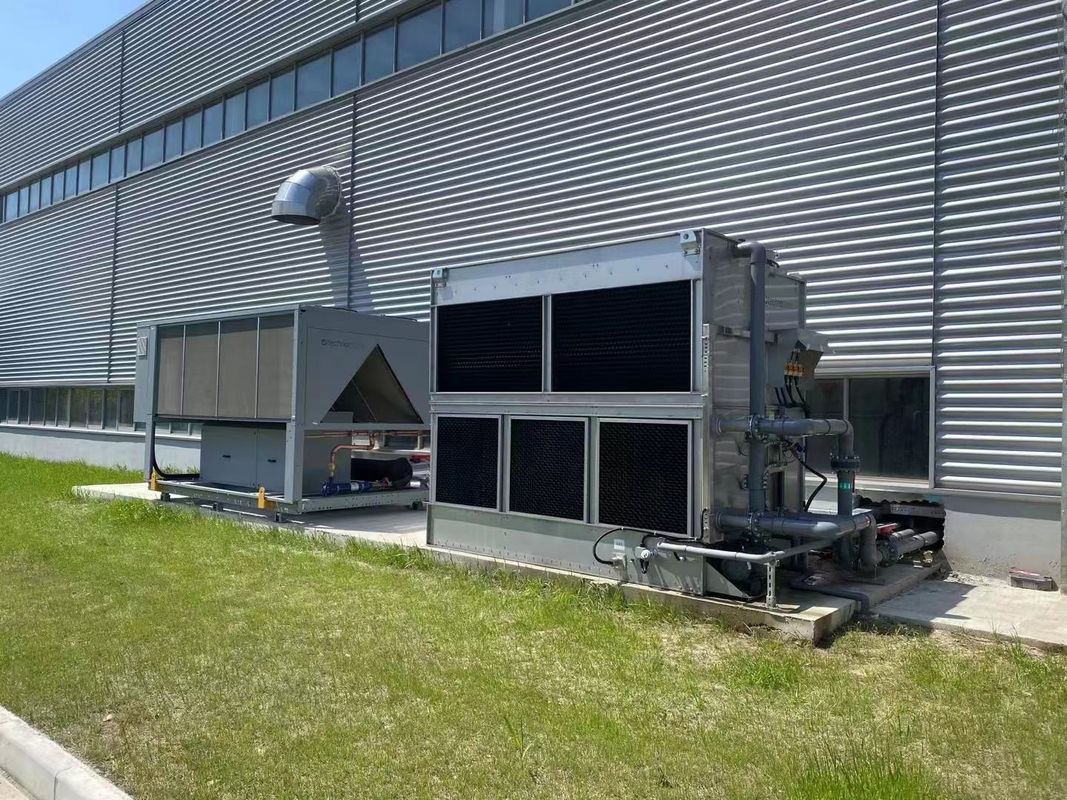

30 a 366 tonnellate nominali Torre di raffreddamento a flusso incrociato indotta da boccata Torre di raffreddamento a ciclo chiuso
Principio di funzionamento:
Le torri di raffreddamento a flusso incrociato a scarico indotto utilizzano un ventilatore a scarico indotto, di solito situato nella parte superiore o laterale della torre di raffreddamento, per aspirare l'aria dall'interno della torre di raffreddamento.
Questo tipo di torre di raffreddamento è a flusso trasversale, il che significa che l'acqua di raffreddamento scorre relativamente perpendicolare alla direzione del flusso d'aria,che aiuta ad aumentare la superficie dello scambio termico e a migliorare l'efficienza di raffreddamento.
Caratteristiche strutturali:
Le torri di raffreddamento a flusso incrociato a scarico indotto hanno generalmente ventilatori indotti, strati di riempimento e raccoglitori d'acqua in alto o lateralmente.
L'acqua di raffreddamento scorre dall'alto della torre, passa attraverso gli strati di riempimento, e scambia calore con l'aria che sale.raffreddando così la temperatura dell'acqua.
Vantaggi:
La progettazione della torre di raffreddamento a flusso incrociato induciuto aumenta l'area di contatto tra l'acqua di raffreddamento e l'aria, che contribuisce a migliorare l'efficienza dello scambio di calore.
La progettazione a flusso incrociato può ridurre la resistenza al riempimento, migliorare l'effetto di raffreddamento e ridurre il consumo di energia del ventilatore.
Campi di applicazione:
Le torri di raffreddamento a flusso incrociato sono ampiamente utilizzate in vari settori industriali, in particolare nelle centrali elettriche, negli impianti chimici e in altri processi industriali che richiedono molto raffreddamento.
Queste torri di raffreddamento possono contribuire a mantenere normali temperature di funzionamento delle attrezzature industriali e ridurre il calore generato durante i processi di produzione.
Specifica del prodotto:
Modello - No, no. |
Numero nominale Tasso di flusso (Tonne) |
Ventilatore | Pompa di circolazione | Connettig Pipe ((mm) | Dimensioni complessive ((mm) | Peso | |||||||
Potenza (kw) |
Volume dell'aria ((m3/s) |
Potenza (kw) |
Volume dell'aria ((m3/h) | ingresso/uscita | - Si rifaccia. | drenaggio | L | W | H |
NET (kg) |
Correre. (kg) |
||
GHM-225 | 30 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2540 | 940 | 2200 | 1020 | 1820 |
GHM-230 | 37 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 940 | 2200 | 1050 | 2020 |
GHM-235 | 43 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 1940 | 2200 | 1100 | 2100 |
GHM-340 | 49 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80 | DN25 | DN40 | 3360 | 1940 | 2200 | 1310 | 2540 |
GHM-350 | 61 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80×2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1450 | 3080 |
GHM-365 | 79 | 1.5×3 | 5.1×3 | 2.2 | 60 | DN80×2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1520 | 3200 |
GHM-380 | 98 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2050 | 4920 |
GHM-390 | 110 | 1.5×4 | 51x | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2100 | 5000 |
GHM-3100 | 122 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2150 | 5100 |
GHM-3110 | 134 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2250 | 5250 |
GHM-5125 | 152 | 1.5×4 | 5.1×4 | 3.7 | 140 | DN100×2 | DN40 | DN40 | 4740 | 2240 | 2910 | 2800 | 6800 |
GHM-5150 | 183 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN100×2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3200 | 7820 |
GHM-5175 | 213 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN125×2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3300 | 8000 |
GHM-7200 | 244 | 4x4 | 16.7×4 | 5.5 | 160 | DN125×2 | DN40 | DMao | 5840 | 2900 | 3260 | 5000 | 9000 |
GHM-7225 | 274 | 4x4 | 16.7×4 | 5.5 | 160 | DN125×2 | DN40 | DN4o | 5840 | 2900 | 3470 | 5500 | 10000 |
GHM-7250 | 305 | 4x4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6500 | 11500 |
GHM-7275 | 335 | 4x4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6800 | 11800 |
GHM-7300 | 366 | 4x4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 7000 | 12000 |
Nota:
Le tonnellate nominali sono basate su temperature 35-29,5 °C/95-85 °F, WBT 25,5 °C/78 °F e 0,681 m3/h/tonna.
