CCCT Crossflow Closed Cooling Tower Induced Draft Crossflow

Flusso incrociato CCCT torre di raffreddamento chiusa Flusso incrociato di progetto indotto

  • Evidenziare

    Torre di raffreddamento chiusa

    ,

    Torre di raffreddamento a flusso incrociato CCCT

    ,

    Torre di raffreddamento a flusso incrociato di corrente indotta

  • Nome del prodotto
    Torre di raffreddamento chiusa
  • Materiale di rivestimento
    acciaio o acciaio inossidabile con rivestimento speciale in lega Mg-Al-Zn
  • Capacità
    30t-366t
  • Caratteristica
    Alta efficienza
  • Applicazione
    raffreddamento a forno a induzione/raffreddamento a fusione
  • Tipo
    Torre di raffreddamento a flusso incrociato di corrente indotta
  • Luogo di origine
    Jiangsu, Cina
  • Numero di modello
    Serie GHM

Flusso incrociato CCCT torre di raffreddamento chiusa Flusso incrociato di progetto indotto

CCCT crossflow torre di raffreddamento chiusa torre di raffreddamento crossflow indotta



Descrizione del prodotto:



Le torri di raffreddamento chiuse a flusso incrociato (CCCT) sono un raffreddatore evaporativo a contatto indiretto in cui l'aria ambiente, l'acqua spruzzata e il fluido di processo lavorano insieme.La prestazione termica di questa torre di raffreddamento ha un impatto significativo sulla prestazione termica del sistema in cui è implementata.

La serie GHM ha una capacità da 30 a 366 tonnellate nominali, può essere utilizzata in serie come gruppo per capacità maggiori.di acciaio inossidabile o rame rosso. riempimento di ponte bagnato realizzato in PVC. Tutte le materie prime sono di alta qualità industriale, con caratteristiche resistenti alla corrosione superiore.



Teoria di lavoro:


La serie GHM appartiene alle torri di raffreddamento a flusso incrociato a scarico indotto.Poi diretto attraverso le bobine di scambio di calore e palco bagnato riempie attraverso acqua spruzzo diventando aria calda bagnataIn questo processo, una parte del calore proveniente dai fluidi all'interno del circuito chiuso viene trasferito in modo efficiente.e rimosso continuamente.



Applicazione del prodotto:



raffreddamento a forno a induzione; raffreddamento di fusione; raffreddamento industriale automobilistico; raffreddamento a energia solare; raffreddamento industriale chimico; raffreddamento elettrico; raffreddamento di fabbrica di vetro; raffreddamento di sala server IT



Prodotto.



Modello

- No, no.

Numero nominale

Tasso di flusso

(Tonne)

Ventilatore Pompa di circolazione Connettig Pipe ((mm) Dimensioni complessive ((mm) Peso

Potenza

(kw)

Volume dell'aria ((m3/s)

Potenza

(kw)

Volume dell'aria ((m3/h) ingresso/uscita - Si rifaccia. drenaggio L W H

NET

(kg)

Correre.
(kg)
GHM-225 30 1.1×2 3.7×2 1.5 45 DN80 DN25 DN40 2540 940 2200 1020 1820
GHM-230 37 1.1×2 3.7×2 1.5 45 DN80 DN25 DN40 2960 940 2200 1050 2020
GHM-235 43 1.1×2 3.7×2 1.5 45 DN80 DN25 DN40 2960 1940 2200 1100 2100
GHM-340 49 1.1×3 3.7×3 2.2 60 DN80 DN25 DN40 3360 1940 2200 1310 2540
GHM-350 61 1.1×3 3.7×3 2.2 60 DN80×2 DN25 DN40 3360 1940 2730 1450 3080
GHM-365 79 1.5×3 5.1×3 2.2 60 DN80×2 DN25 DN40 3360 1940 2730 1520 3200
GHM-380 98 1.5×4 5.1×4 2.2 114 DN80×2 DN25 DN40 4220 2240 2680 2050 4920
GHM-390 110 1.5×4 51x 2.2 114 DN80×2 DN25 DN40 4220 2240 2680 2100 5000
GHM-3100 122 1.5×4 5.1×4 2.2 114 DN80×2 DN25 DN40 4220 2240 2840 2150 5100
GHM-3110 134 1.5×4 5.1×4 2.2 114 DN80×2 DN25 DN40 4220 2240 2840 2250 5250
GHM-5125 152 1.5×4 5.1×4 3.7 140 DN100×2 DN40 DN40 4740 2240 2910 2800 6800
GHM-5150 183 2.2×4 6.3×4 3.7 140 DN100×2 DN40 DN40 5440 2240 2910 3200 7820
GHM-5175 213 2.2×4 6.3×4 3.7 140 DN125×2 DN40 DN40 5440 2240 2910 3300 8000
GHM-7200 244 4x4 16.7×4 5.5 160 DN125×2 DN40 DMao 5840 2900 3260 5000 9000
GHM-7225 274 4x4 16.7×4 5.5 160 DN125×2 DN40 DN4o 5840 2900 3470 5500 10000
GHM-7250 305 4x4 16.7×4 5.5 160 DN150×2 DN40 DN40 6420 2900 3470 6500 11500
GHM-7275 335 4x4 16.7×4 5.5 160 DN150×2 DN40 DN40 6420 2900 3470 6800 11800
GHM-7300 366 4x4 16.7×4 5.5 160 DN150×2 DN40 DN40 6420 2900 3470 7000 12000

Nota:

Le tonnellate nominali sono basate su temperature 35-29,5 °C/95-85 °F, WBT 25,5 °C/78 °F e 0,681 m3/h/tonna.

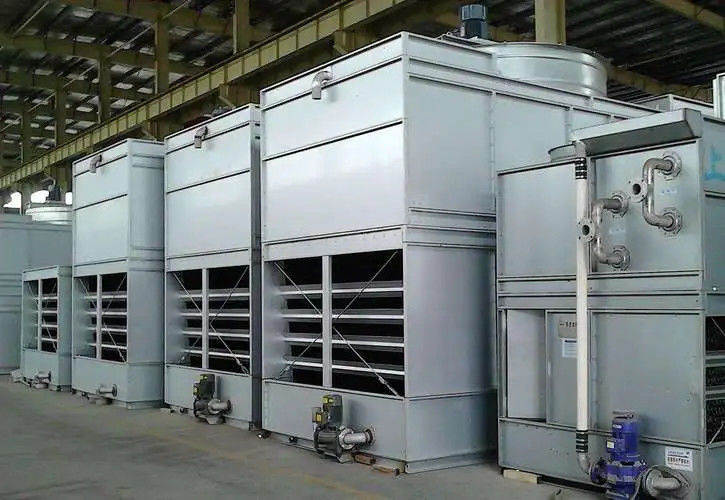

Flusso incrociato CCCT torre di raffreddamento chiusa Flusso incrociato di progetto indotto 0
