500m3/H-4500m3/H Forced Draft Counterflow Open Circuit Cooling Tower

Torre di raffreddamento a circuito aperto a contrafflusso di 500m3/h-4500m3/h

Prodotti - Attrezzatura di trattamento delle acque - Torre di raffreddamento a circuito aperto
  • Evidenziare

    Torre di raffreddamento a circuito aperto a presa forzata

    ,

    Torre di raffreddamento a circuito aperto di 500 m3/h

    ,

    Torre di raffreddamento a circuito aperto di 4500 m3/h

  • Nome del prodotto
    Torre di raffreddamento controcorrente
  • Flusso
    500 m3/h-4500 m3/h
  • Parti di macchine
    Ventilatore/riduttore motore in lega di alluminio/collettore d'acqua multionda/sistema di distribuzi
  • Tipo
    Tipo a bassa temperatura/Tipo standard/Tipo a temperatura media/Tipo ad alta temperatura
  • Materiale di rivestimento
    Struttura in acciaio FRP composito
  • Applicazione
    raffreddamento dei fluidi industriali
  • Luogo di origine
    Jiangsu, Cina
  • Certificazione
    GB7190.2-1997
  • Numero di modello
    Serie NH
  • Quantità di ordine minimo
    1

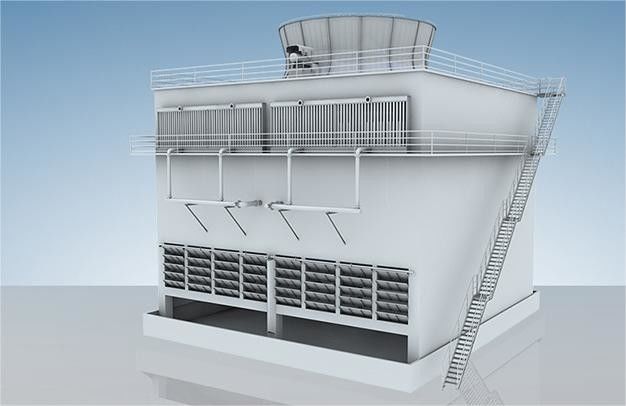

Torre di raffreddamento a circuito aperto a contrafflusso di 500m3/h-4500m3/h

  • 500m3/H-4500m3/H Forced Draft Counterflow Open Circuit Cooling Tower
  • 500m3/H-4500m3/H Forced Draft Counterflow Open Circuit Cooling Tower
Ottieni prezzo Contattaci

500m3/H-4500m3/H Torre di raffreddamento a contrafflusso a carico forzato Torre di raffreddamento a circuito aperto



Principio di funzionamento:


L'acqua calda entra nella torre di raffreddamento dall'alto, di solito attraverso i tubi.
Un ventilatore o un'altra apparecchiatura di ventilazione situata sul fondo della torre di raffreddamento introduce aria di raffreddamento sul fondo della torre di raffreddamento.
L'acqua calda scorre attraverso lo strato di imballaggio e scambia calore con l'aria di raffreddamento che sale.
Il calore dell'acqua calda viene trasferito all'aria, causando un calo della temperatura dell'acqua, mentre l'aria si riscalda e rimuove il calore.



Aree di applicazione:


Le torri di raffreddamento aperte a controriferimento sono ampiamente utilizzate in centrali elettriche, impianti chimici, raffinerie e altri siti industriali per raffreddare l'acqua circolante,liquidi di raffreddamento o altre acque calde o fluidi generati dal processo di produzione.
Queste torri di raffreddamento contribuiscono a mantenere la normale temperatura di funzionamento delle attrezzature industriali e riducono le emissioni di calore del processo produttivo.



Manutenzione e ottimizzazione delle prestazioni:


Le torri di raffreddamento aperte a contrafflusso richiedono una manutenzione regolare, compresa la pulizia dell'imballaggio, il controllo dei tubi e delle valvole, ecc.
L'ottimizzazione delle prestazioni della torre di raffreddamento può essere ottenuta attraverso una corretta selezione dell'imballaggio, la regolazione della ventola e il controllo della circolazione del fluido per garantire la migliore efficienza dello scambio termico.



Specifica del prodotto:



tipo capacità idrica m3/h dimensioni esterne ventilatore

tubo di entrata dell'acqua

DN ((mm)

acqua

distribuzione

altezza del tubo

mm

 altre dimensioni peso

standard

rumore di localizzazione

dB ((A)
B(mm) H(mm)

diametro

mm

volume dell'aria

x10^4m3

potenza del motore N ((KW)

 B1 L H1 H2 A

secco

t

dimensione del calcestruzzo

m3

bagnato

t
10NH-500 500 6400 9200 4000 32.4 22 350

5200

 3200 19200 2700 6500 2121 15.4 24 91.8 ≤ 75
10NH-750 750 7800 10376 5000 48 30 450 5750 3900 23400 3200 7300 2352 22.1 29 118.2 ≤75
10NH-1000 1000 9000 11555 6000 64 45 500 6300 4500 27000 3700 7900 2526 28.4 36 148.4 ≤ 75
10NH-1500 1500 11000 13228 7000 96 75 600 7150 5500 33000 4200 9200 4784 40.3 60 235.6 ≤ 75
10NH-2000 2000 12800 14500 8000 130 92 700 7250 6400 38400 4500 9750 5184 53.9 77 306.9 ≤ 75
10NH-2500 2500 14400 14550 8530 157 110 800 7250 7200 43200 4500 9750 5034 65.7 100 409.3 < 75
10NH-3000 3000 15800 15350 8530 190 132 900 7500 7900 47400 4700 10550 5534 77.6 120 473.2 ≤ 75
10NH-3500 3500 17000 15400 8530 218.5 160 900 7600 4250 34000 5000 10600 5584 86.5 180 651 ≤ 75
10NH-4000 4000 18200 16112 9140 252 185 1000 7800 4550 36400 5200 11050 5734 99.1 200 728.5 ≤ 75
10NH-4500 4500 19300 16712 9140 282 220 1000 8100 4825 38600 5500 11650 6034 109 220 805.1 ≤ 75

condizione di progettazione:

db temp=31,5°C

temperatura wb=28°C

pressione barometrica = 1,004x10^5 Pa

temperatura dell'acqua di entrata = 43°C temperatura dell'acqua di uscita = 33°C

nota:

1.Il peso dell'apparecchiatura è calcolato in unità di una singola torre

2.il peso a secco è il peso del prodotto consegnato, la dimensione del cemento è la struttura in cemento

3.La gravità specifica del calcestruzzo è calcolata a 2,6 t/m3, il peso umido è il peso di funzionamento della torre



Torre di raffreddamento a circuito aperto a contrafflusso di 500m3/h-4500m3/h 0Torre di raffreddamento a circuito aperto a contrafflusso di 500m3/h-4500m3/h 1
