Steel Structure FRP Counterflow Open Circuit Cooling Tower High Efficiency

Struttura in acciaio FRP Controflusso circuito aperto torre di raffreddamento Alta efficienza

  • Evidenziare

    Struttura in acciaio Torre di raffreddamento contro-flusso

    ,

    Torre di raffreddamento FRP a contrafflusso

    ,

    Torre di raffreddamento a circuito aperto ad alta efficienza

  • Nome del prodotto
    Torre di raffreddamento contro-flusso
  • Flusso
    1000 m3/h-4500 m3/h
  • Parti di macchine
    Ventilatore/riduttore motore in lega di alluminio/collettore d'acqua multionda/sistema di distribuzi
  • Tipo
    Tipo a bassa temperatura/Tipo standard/Tipo a temperatura media/Tipo ad alta temperatura
  • Materiale di rivestimento
    Struttura in acciaio FRP composito
  • Applicazione
    Attrezzatura di trattamento delle acque
  • Luogo di origine
    Jiangsu, Cina
  • Certificazione
    GB7190.2-1997
  • Numero di modello
    Serie GNZF
  • Quantità di ordine minimo
    1

Struttura in acciaio FRP Controflusso circuito aperto torre di raffreddamento Alta efficienza

Struttura in acciaio FRP Torre di raffreddamento a contrafflusso Torre di raffreddamento a circuito aperto



Classificazione del prodotto (differenza di temperatura dell'acqua di entrata e di uscita):


1Tipo standard: temperatura dell'acqua di entrata t1:= 38°C, temperatura dell'acqua di uscita t2= 32°C, e la differenza di temperatura △t=6°C
2Tipo di temperatura media: temperatura dell'acqua di entrata t1= 43°C, temperatura dell'acqua di uscita t2= 33°C e la differenza di temperatura △t=10°C
3Tipo ad alta temperatura: temperatura dell'acqua di entrata t1= 60°C, temperatura dell'acqua di uscita t2= 35°C e la differenza di temperatura △t=25°C



Specifica del prodotto:



tipo

acqua

capacità

m3/h

dimensione della torre singola ventilatore sistema di distribuzione dell'acqua peso

Punto standard

rumore dB A

dimensione
W((mm) H(mm) volume dell'aria x 10*4m3/h

diametro

(mm)

motore

potenza kw

Acqua inle

tubo DN

t

H(mm)

Acqua di entrata

pressione

KPa

secco

t

bagnato

t

h,

mm

h2

mm

L5

mm

GNZF-1000 1000 8400 9350 66.4 6000 45 500 5150 62.2 27.2 45.2 ≤ 75 6350 800 1050
GNZF-1500 1500 10200 10520 99.6 7000 75 600 5590 66.5 38.4 54.4 ≤ 75 6790 800 1280
GNZF-2000 2000 11800 11190 132.7 8000 90 700 5690 67.5 41.6 62.6 ≤ 75 7190 900 1500
GNZF-2500 2500 13200 11870 165.9 8530 110 800 5990 70.5 45.8 71.7 ≤ 75 7540 1000 1650
GNZF-3000 3000 14400 12740 199.1 8530 132 900 6410 74.6 58.2 88.4 ≤ 75 8410 1000 1800
GNZF-3500 3500 15600 13640 229.2 8530 160 900 6810 78.5 66.9 102.5 ≤ 75 9310 1000 1500
GNZF-4000 4000 16560 13940 263.0 9140 185 1000 7110 81.4 76.4 112.8 ≤ 75 9610 1200 1500
GNZF-4500 4500 17760 14640 294.7 9140 220 1000 7310 83.5 87.8 129.6 ≤ 75 10310 1200 1500

Condizione di progettazione: db temp=31,5°C wb temp=28°C Nota: 1.ogni livello di fondazione è uguale,con una tolleranza di ±2 mm,

la pressione barometrica=1.0004 x10*5Pa e la deviazione del centro consentita è ±2 mm

Temperatura dell'acqua di entrata = 43°C Temperatura dell'acqua di uscita = 33°C

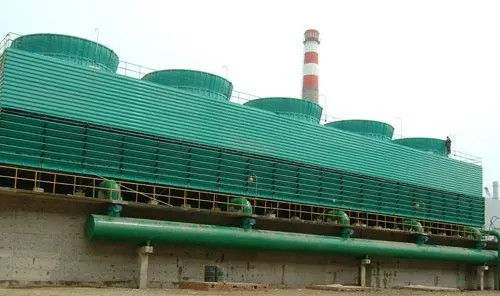

Struttura in acciaio FRP Controflusso circuito aperto torre di raffreddamento Alta efficienza 0



Caratteristica del prodotto:


La nuova torre di raffreddamento ad alta efficienza a flusso opposto presenta le caratteristiche di alta efficienza, risparmio energetico, assenza di acqua alla deriva, basso rumore, piccolo impatto ambientale, basso costo, prevenzione degli incendi,resistenza alla corrosione, e una lunga vita.



HLT Counterflow Cooling Tower è un nuovo design ottimizzato basato sull'originale torre quadrata controcorrente.
1. sistema di distribuzione dell'acqua: adotta ugelli fissi di grande calibro e utilizza l'acqua a pressione della pompa d'acqua per spruzzare nella nebbia.che risolve il problema della distribuzione dell'acqua mediante l'effetto di potenziamento degli ugelli vecchi del prodottoGli ugelli si bloccano e si rompono facilmente.
2. pannelli per pareti a torre: i pannelli per pareti circostanti sono costituiti da pannelli isolanti sandwich a doppio strato, pannelli per pareti in fibra di vetro e pannelli per pareti in acciaio inossidabile.

3. Collettore d'acqua: adotta collettori d'acqua interlacciati attivi, semplici e convenienti da mantenere e con buona raccolta d'acqua.Ha le caratteristiche di bassa resistenza al vento e perdite di deriva estremamente basse.

4. Facile combinazione: gli utenti possono selezionare e combinare in base al sito di installazione. Possono essere combinati con torri di grande tonnellaggio o torri di piccola tonnellaggio in gruppi di torri di grande tonnellaggio.
Convertitore di frequenza: l'uso di un convertitore di frequenza consente di risparmiare dal 35% al 45% di energia elettrica.e si accende e si spegne automaticamente quando viene raggiunta la temperatura impostata. (configurato in base alle esigenze dell'utente)
