CTI Institute Cross Flow Natural Draft Open Loop Cooling Tower

CTI Institute Cross Flow Natural Draft Torre di raffreddamento a ciclo aperto

  • Evidenziare

    Torre di raffreddamento a circuito aperto a corrente naturale

    ,

    Torre di raffreddamento a ciclo aperto a flusso croce

    ,

    Torre di raffreddamento a ciclo aperto dell'Istituto CTI

  • Nome del prodotto
    Torre di raffreddamento a corrente naturale
  • Flusso
    100 m3/h-8000 m3/h
  • Parti di macchine
    Ventilatore in lega di alluminio/motore speciale/riempitore in PVC/piattino di scarico/componenti in
  • Tipo
    Tipo a bassa temperatura/Tipo standard/Tipo a temperatura media/Tipo ad alta temperatura
  • Materiale di rivestimento
    FRP composito
  • Applicazione
    Attrezzatura di trattamento delle acque
  • Luogo di origine
    Jiangsu, Cina
  • Certificazione
    CTI/ISO9001:2008
  • Numero di modello
    Serie HLT
  • Quantità di ordine minimo
    1

CTI Institute Cross Flow Natural Draft Torre di raffreddamento a ciclo aperto

CTI Institute Cross Flow Natural Draft Cooling Tower Torre di raffreddamento a ciclo aperto



Torre di raffreddamento HLT Torre di raffreddamento singola Tipo a bassa temperatura, tipo standard, tipo a temperatura media, tipo ad alta temperatura Specifica:



Modello Volume Differenza di temperatura °C Dimensione Ventilatore Valvole per tubi di fabbrica Rumore dB (A)

Peso

kg

Peso

kg

28°C 27°C L×W×H Volume dell'aria (diecimila) m3/h

Diametro

cm

Potenza kw

Trans

missione

tubo di entrata dell'acqua

mm

Distribuzione dell'acqua

mm

Sfoglio d'acqua mm

Rifornimento idrico

mm

Tubo di riversamento

mm

Sfoglio di scarico mm

350 350 375 6 5200 × 4600 × 3100 20.5 2800 11 Riduzione 250 125×4 300 40 50 50 56 3180 7800
10 5200x4600x3600 23 3000 11 3250 8500
25 5200×4600×4100 25.8 3200 11 3400 9100
400 400 430 6 5600 × 5200 × 3600 27 3200 11 300 125×4 350 40 50 50 59 3600 8900
10 5800 × 5200 × 4100 32 3400 11 3850 9600
25 6200 × 5200 × 4600 40 3800 15 3900 10500
450 450 480 6 5600 × 5400 × 3600 29 3200 11 300 150×4 350 50 65 65 59 3700 9300
10 5800×5400×4100 40 3400 11 3950 9800
25 6200x5400x4600 48 3800 15 4050 11000
500 500 550 6 6200×5600×4100 32 3800 15 300 150×4 350 50 65 65 60 4400 10500
10 6400 × 5600 × 4600 38 4000 15 4600 12000
25 6600 × 5600 × 5100 52 4200 15 4850 12500
600 600 650 6 6600 × 5800 × 4100 40 4200 15 350 150×4 400 65 80 80 61 5400 13200
10 7000 × 5800 × 4600 45.5 4600 18.5 5900 13700
25 7100 × 5800 × 5100 60 4700 18.5 6150 14000
700 700 750 6 7000×6500×5100 45.5 4600 18.5 350 200x4 400 65 80 80 ¥62 6500 14100
10 7400×6500×4600 52.5 5000 22 6900 14500
25 8000×6500×5100 70 5000 30 7400 15000



Struttura della torre:


La torre adotta una struttura a telaio in acciaio e un involucro in fibra di vetro. The end face design and space layout of the beams and columns in the tower fully consider the requirements of water distribution uniformity and low wind resistance while ensuring the overall strength and stability of the equipment.
1Il colore dei pannelli di vetro dell'alloggiamento della torre può essere selezionato dal proprietario, e la disposizione del gruppo di torri è in armonia con l'ambiente circostante.
2L' uso della tecnologia di drenaggio interno rende la torre più bella e durevole;
3- Una scala di manutenzione è installata su un lato della torre per soddisfare i requisiti di manutenzione quotidiana e di protezione antincendio;
4Le parti del telaio della torre adottano il processo anti-corrosione della galvanizzazione a caldo, che non richiede anti-corrosione durante l'uso, rendendo l'attrezzatura più resistente.

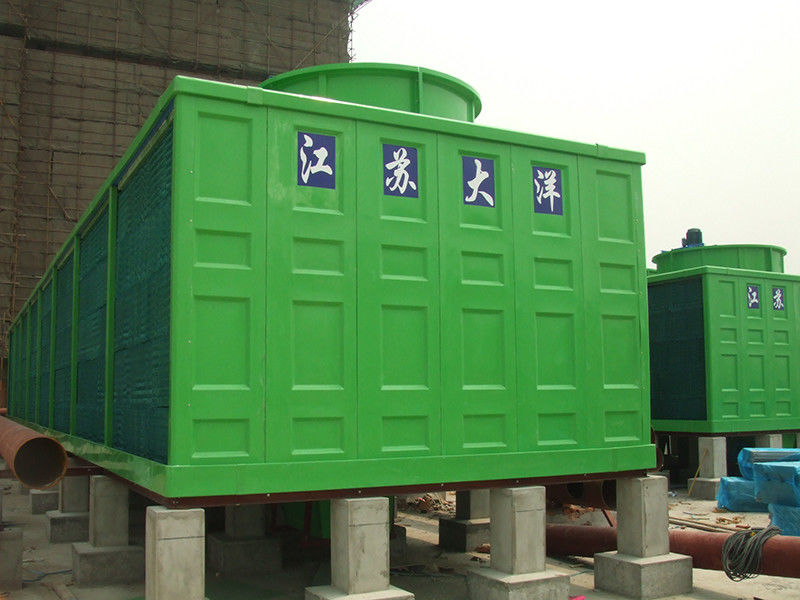

CTI Institute Cross Flow Natural Draft Torre di raffreddamento a ciclo aperto 0



Ventilatore in lega di alluminio:


1. Le lame del ventilatore sono stampate, le lame sono lisce e azionate e la superficie è liscia senza crepe, difetti, sbuffi e altri difetti.L'impeller del ventilatore è dinamicamente bilanciato prima di lasciare la fabbrica, e l'accuratezza di bilanciamento rigido del rotore della prova è G6.3Il riduttore è realizzato secondo una precisione di otto livelli e può funzionare continuamente per oltre 8.000 ore.
2Le pale sono realizzate in lega di alluminio ad alta resistenza, che ha i vantaggi di un grande volume d'aria, una pressione totale elevata, un'elevata efficienza, una trasmissione stabile, una lunga durata di vita,alta resistenza e resistenza alla corrosioneL'angolo di installazione della lama può essere modificato per soddisfare i requisiti del processo e migliorare l'efficienza.
3Le lame e i mozzi sono progettati con pari coppia e l'angolo della lama può essere regolato in base al volume d'aria richiesto.
4. Il sedile fisso è realizzato in materiale di lega di alluminio di alta resistenza e leggero, che riduce il peso complessivo del mozzo, riduce il momento di inerzia,e migliora la sicurezza dell'operazione del ventilatore.



Motore della torre di raffreddamento:



1Motore esterno della serie Y
2. motore a torre di raffreddamento impermeabile completamente chiuso
3Fornitura di corrente: 380V/50HZ/3P
4Livello di protezione: IP55
5Livello di isolamento: F



Flare d'onda piegate a punti:


1Materiale: PVC modificato, ignifugo e chimicamente resistente.
2Spessore del substrato della lamiera di riempimento: 0,35 ± 0,05 mm.
3Processo di stampaggio: bolla a vuoto completamente automatica.
4. Alta efficienza e bassa resistenza
5- eccellente prestazione di ritardo della fiamma - indice di ossigeno di ritardo della fiamma ≥ 40;
6. eccellenti prestazioni idrofili e oleofobie, resistenti ai cambiamenti di temperatura, senza deformazioni geometriche a 65°C, senza frantumi o crepe fragili a -40°C;
7. elevata resistenza del blocco di montaggio - la lamiera di riempimento adotta il tipo di sospensione della canna, con un tasso di penetrazione del 100%, nessuna deformazione del riempitore, elevata resistenza, facile sostituzione,e bassi costi operativi.



Cisterna di irrigazione (distribuzione uniforme dell'acqua):


1. l'acqua calda scorre attraverso il distributore d'acqua verso la padella degli sprinkler, formando il primo raffreddamento;
2L'acqua viene distribuita uniformemente attraverso la padella di irrigazione, versata nel riempitore e poi scaricata dal ventilatore per il secondo raffreddamento;
3Dato che il processo di irrigazione è sbloccato e privo di pressione, il sistema di irrigazione non necessita di manutenzione.



Componenti in FRP:


1Il numero di bolle con diametro da 3 a 5 mm sulla superficie esterna del corpo della torre non deve superare 3 entro 1 m2 e il diametro massimo delle bolle superficiali non deve superare 5 mm.
2. grado di indurimento ≥ 80%.
3. Durezza di barcol > 35.
4Contenuto di resina 55-65%.
5. resistenza alla trazione ≥ 200 MPa.
6La resistenza alla flessione delle parti in FRP in poliestere è ≥ 147 MPa e la resistenza alla flessione delle parti in FRP in epossidi è ≥ 196 Mpa.
7. resistenza all'urto ≥ 20 J/cm2.
8La densità è di 1800 kg/m3.



Componenti in acciaio:
Per garantire la qualità, la nostra azienda lavora tutti i componenti in acciaio prima che lasciano la fabbrica attraverso una serie di rigorose misure anti-corrosione, tra cui decapaggio, rimozione della ruggine, lavaggio in acqua,e galvanizzazione a caldoIn condizioni normali di utilizzo, la durata di vita dei componenti in acciaio dopo il trattamento anticorrosione non è inferiore a 20 anni.
