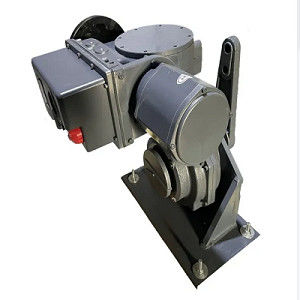

SD Series Quarter Turn Electric Valve Actuator Motorized Electric Actuator

Azionatore di valvola elettrica a quattro giri della serie SD Azionatore elettrico motorizzato

  • Evidenziare

    Attuatore elettrico a quattro giri della serie SD

    ,

    Attuatore elettrico a quattro giri a 50 Hz

    ,

    Attuatore di valvola elettrica 95% Umidità

  • Nome del prodotto
    Attuatore elettrico a quattro giri
  • Temperatura di funzionamento
    -10~+55°C/-20~+70°C
  • Umidità relativa
    ≤95%
  • AC Single Voltage
    220v±10%
  • Ac trifase tri-filo
    380V±10%
  • Frequenza
    50/60HZ ± 1%
  • Corrente elettrica
    DC220V/DC48V
  • Luogo di origine
    Cina
  • Numero di modello
    Serie di deviazione standard

Azionatore di valvola elettrica a quattro giri della serie SD Azionatore elettrico motorizzato

Azionatore di valvola elettrica a quattro giri della serie SD Azionatore elettrico motorizzato

Valutazione generale dell'attuatore della valvola a quarto turno:

Gli attuatori elettrici a quarto turno utilizzano l'energia elettrica per aprire, chiudere o azionare le valvole dell'acceleratore che richiedono un posizionamento molto preciso.Sono progettati per automatizzare il preciso funzionamento delle valvole che si aprono e si chiudono con un movimento rotativo di 90° (un quarto di giro), quali valvole a sfera, valvole a spina, valvole a soffocamento, valvole a scarico e valvole a farfalla.Gli attuatori rotanti a quarto di giro possono anche essere utilizzati per automatizzare gli ammortizzatori per regolare il flusso d'aria nei camini e nelle apparecchiature di trattamento dell'aria per l'industria HVAC.

Attuatori di valvole a quartogirocan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyIl loro design compatto e il loro peso relativamente leggero sono ideali per situazioni in cui lo spazio di installazione è limitato, consentendo un spazio libero aggiuntivo per opzioni di tubazione alternative.

Specificità dell'attuatore di valvola elettrica a quarto turno:

Modello Torsione nominale ((Nm)

Tempo di funzionamento completo

Flanco montato Base montata Parametri del motore equipaggiati

Flanco di montaggio

Norma ISO

Modello della cerniera a sfera Codice di tensione

Potenza nominale KW

OA-10 100 30 F05/07 SQJ-10 K;F 0.065
AS-25 250 30 F10 SQJ-25 K;F 0.065
BS-60 600 30 F12 SQJ-100 K;F 0.16
A+RS100 1000 48 F14 SQJ-60 K;F 0.16
B+RS160 1600 40 F14 SQJ-160 K;F 0.4
B+RS250 2500 40 F16 SQJ-250 K;F 0.4
B+RS400 4000 65 SQJ-400 K;F 0.4
B+RS600 6000 105 SQJ-600 K;F 0.4
B+RS800 8000 105 F25 SQJ-800 K;F 0.65
B+RS1000 10000 125 SQJ-1825 F 1.1
B+RS1200 12000 125 SQJ-1825 F 1.1
B+RS1600 16000 150 SQJ-1825 F 1.5
B+RS1800 18000 150 SQJ-1825 F 1.5

Funzionamento tecnico dell'attuatore elettrico a quattro giri:


1. menu di debug cinese e inglese, semplice e intuitivo
2. Supporta 3 metodi di controllo: (tutti sono isolamento di coppia ottica)
A. Il controllo del tipo interruttore può scegliere il controllo jog o il controllo save.
B. Controllo analogo standard 4-20mA, impedenza del segnale di ingresso 100Ω, impedenza del segnale di uscita < 750Ω (configurazione standard)
C. Controllo del bus MODBUS (facoltativo)
3. Ha funzioni di identificazione e correzione della sequenza di fasi. L'alimentazione trifase non ha bisogno di identificare la sequenza di fasi e il dispositivo può funzionare normalmente quando è collegato.
4. Ha la funzione di protezione contro le perdite di fase dell'alimentazione. L'attuatore di perdita di fase dell'alimentazione a tre fasi si ferma automaticamente e visualizza la perdita di fase.
5Esistono molteplici misure di protezione:
A. Limite elettronici
B. Protezione contro la coppia eccessiva
C. Protezione contro l'interruzione del segnale, mantenimento in posizione, completamente chiuso, completamente aperto, tre modalità tra cui scegliere
D. Protezione contro il surriscaldamento del motore
E. Protezione del rotore bloccato, quando c'è un comando di comando, dopo 8S non si verifica alcuna azione di feedback e viene giudicato bloccato.
6. dotato di contatti secchi di allarme a 4 vie, gli elementi di allarme possono essere selezionati attraverso le impostazioni
7Controllo ad alta precisione, errore ≤ ± 1%, frenata adotta frenata a reazione ritardata e fluttuazione di corrente è piccola.
8. con funzione di controllo di emergenza ESD.
9Il livello di protezione più elevato è IP67.

10. Attuare gli standard IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 e di riferimento.
