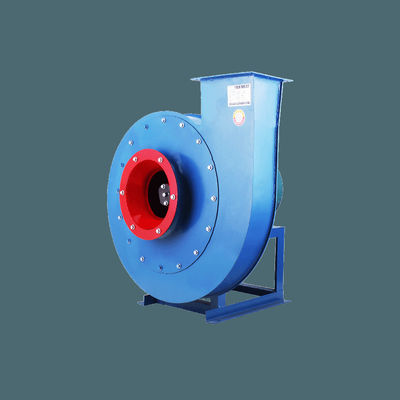

G4-73 Y4-73 Ventilatori a curvatura indotti da soffiatore centrifugo in acciaio per la ventilazione della caldaia

G4-73 Y4-73 Ventilatori a curvatura indotti da soffiatore centrifugo in acciaio per la ventilazione della caldaia

1. panoramica

G4-73 Y4-73Soppiattori centrifughi in acciaio e ventilatori ad aspirazione indottasono idonei per ventilazione e ventilatori a scarico indotto di caldaie a vapore di capacità inferiore a 670 t/h nelle centrali termiche.G4-73 può essere utilizzato anche per la ventilazione delle miniere e per la ventilazione generale.
Il mezzo trasportato dal ventilatore è l'aria e la temperatura massima non deve superare gli 80°C; il mezzo trasportato dal ventilatore a scarico indotto è il gas di combustione,e la temperatura massima non deve superare 250°C.
Di fronte al ventilatore a scarico indotto deve essere installato un dispositivo di rimozione della polvere per ridurre il più possibile il tenore di polvere dei gas di combustione che entrano nel ventilatore.Secondo le condizioni generali di utilizzo delle centrali elettriche, l'efficienza di rimozione della polvere non deve essere inferiore all'85%.

2. Caratteristica

(1) IlVentilatore centrifugo e ventilatori a presa indottasono realizzati con aspirazione singola, ognuno con un totale di 12 numeri di macchina N28~28.
(2) Il ventilatore ha due direzioni di rotazione: sinistra e destra.il giratore che ruota in senso antiorario si chiama ventilatore sinistro, rappresentato da "sinistra".
(3) La posizione di uscita del ventilatore è espressa dall'angolo di uscita dell'aria dell'involucro.
(4) La modalità di trasmissione dei ventilatori è di tipo D e sono tutti azionati da accoppiamenti elastici.

3. Specifica

4. Struttura

IlVentilatori di ventilazione centrifughesono costituiti principalmente da motore, involucro, presa d'aria, porta di regolazione e parte della trasmissione.

(1) La girante è costituita da 12 lame a profilatore inclinate verso l'indietro saldate tra il disco anteriore a forma di arco conico e il disco posteriore a forma piatta.L'uso di pale a profilo aereo garantisce un'elevata efficienzaLa rotella è stata calibrata in base all'equilibrio statico e dinamico, quindi funziona senza intoppi.Le strutture della rotaia della ventilazione e dei ventilatori a scarico indotto dello stesso numero di macchina sono le stesse.

(2) L'involucro è un corpo voluto saldato con piastre di acciaio ordinario.L'involucro del ventilatore a aspirazione singola è realizzato in tre forme diverse (Ng8 ~ 12 casing è realizzato da una struttura integrale e non può essere smontato, la cassa N214~16 è di tipo a due aperture, e la cassa N218~28 è di tipo a tre aperture).

(3) L'entrata d'aria convergente e fluida è costituita da una struttura integrata e fissata sul lato di ingresso della ventola con bulloni.

(4) Il dispositivo utilizzato per regolare la portata del ventilatore è installato a livello assiale di fronte all'ingresso dell'aria, con una portata di regolazione compresa tra 0° (completamente aperto) e 90° (completamente chiuso).Regolare la posizione della leva della portaPer un ventilatore a ciclone a destra, spingendo la leva da basso verso l'alto la direzione cambierà da completamente chiusa a completamente aperta;per un ventilatore a sinistra, tirando la leva dall'alto verso il basso cambierà dalla direzione completamente chiusa a quella completamente aperta. a quella completamente aperta.

(5) L'albero principale della parte di trasmissione è realizzato in acciaio di alta qualità e questo ventilatore utilizza cuscinetti a rotolamento.N218~28 utilizzare due scatole a cuscino indipendentiL'olio lubrificante è L-AN46, un olio per il sistema a perdita totale.La quantità di olio aggiunta è conforme ai requisiti del marchio di livello dell'olioSe nel cuscinetto cilindrico integrale N28~16 viene utilizzato grasso, si deve aggiungere un tampone per l'olio sul lato a sfera del cuscinetto e si deve prefabbricare il solco di fissaggio.Il ventilatore a scarico indotto è dotato di un dispositivo di raffreddamento ad acquaIl consumo d'acqua varia in funzione della temperatura e viene generalmente considerato di 05~1m2/h.
