Tipo GPR 70-240m2 raffreddatore ad olio con scatola e scambiatore di calore a tubo

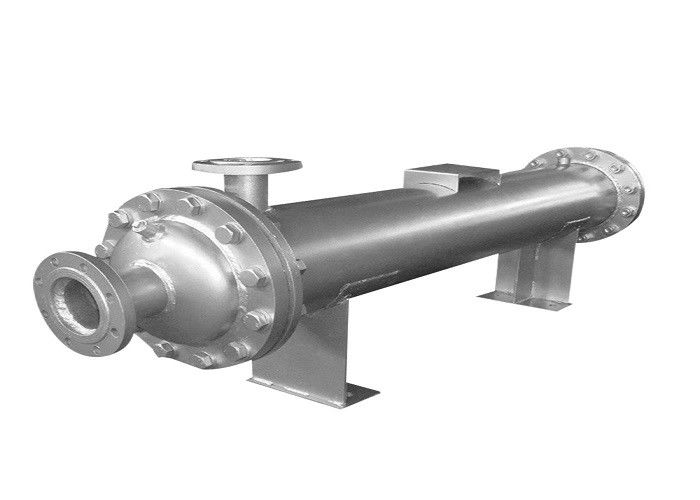

Visualizzazione del prodotto
Cooler d'olio Conchiglia e scambiatore di calore per tubiè anche chiamato scambiatore di calore a tubo e tubo. Si tratta di uno scambiatore di calore di tipo divisorio con la superficie di parete del fascio del tubo racchiuso nella conchiglia come superficie di trasferimento di calore.Questo tipo di scambiatore di calore ha una struttura semplice e un funzionamento affidabile. Può essere realizzato con vari materiali strutturali (principalmente materiali metallici) e può essere utilizzato a alta temperatura e alta pressione.
Frigoriferi a conchiglia e tubisono utilizzati in molte applicazioni industriali per i fluidi di riscaldamento e raffreddamento.I fluidi possono essere liquidi o gas., uno dei quali scorre all'interno dei tubi mentre l'altro scorre all'esterno dei tubi all'interno del guscio.e quest'ultimo viene utilizzato per bollire o condensare i fluidi.
Caratteristica del prodotto
Semplice struttura, facile produzione
Grandi quantità di trasformazione
Stato di funzionamento stabile e affidabile
Forte adattabilità (applicabile a quasi tutti i settori)
Adattabilità alle alte temperature e alle alte pressioni
Parametri del prodotto
Modello | A | B | C | D | E | F | G | Dl | d2 | Io... | 2 | L | H2 | H3 | M | Io... |
GPR-70 | 3000 | 235 | 2300 | φ426 | 406 | 535 | 406 | DN100 | DN100 | 2000 | 506 | 330 | 332 | 233 | 7-G3/4 | 4-φ22 |
GPR-80 | 3350 | 235 | 2650 | φ426 | 406 | 535 | 406 | DN100 | DN100 | 2350 | 506 | 330 | 332 | 233 | 7-G3/4 | 4-φ22 |
GPR-85 | 3511 | 235 | 2825 | φ426 | 406 | 535 | 406 | DN100 | DN100 | 2525 | 506 | 330 | 332 | 233 | 7-G3/4 | 4-φ22 |
GPR-90 | 2764 | 258 | 2000 | Φ530 | 440 | 624 | 566 | DN100 | DN100 | 1700 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
GPR-100 | 3044 | 258 | 2280 | Φ530 | 440 | 624 | 566 | DN100 | DN100 | 1980 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
GPR-110 | 3214 | 258 | 2450 | Φ530 | 440 | 624 | 566 | DN125 | DN100 | 2150 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
GPR-120 | 3424 | 258 | 2660 | Φ530 | 440 | 624 | 566 | DN125 | DN100 | 2360 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
GPR-130 | 3679 | 258 | 2915 | Φ530 | 440 | 624 | 566 | DN125 | DN100 | 2615 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
GPR-140 | 3934 | 258 | 3170 | φ530 | 440 | 624 | 566 | DN125 | DN100 | 2870 | 612 | 358 | 376 | 278 | 7-G3/4 | 4-φ22 |
GPR-150 | 3097 | 285 | 2305 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2005 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
GPR-160 | 3272 | 285 | 2480 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2180 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
GPR-170 | 3447 | 285 | 2655 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2355 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
GPR-180 | 3622 | 285 | 2830 | Φ630 | 468 | 780 | 690 | PN125 | DN125 | 2530 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
GPR-190 | 3797 | 285 | 3005 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2705 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
GPR-200 | 3972 | 285 | 3180 | Φ630 | 468 | 780 | 690 | DN125 | DN125 | 2880 | 760 | 480 | 480 | 335 | 7-G1" | 4-φ26 |
GPR-240 | 3471 | 325 | 2560 | Φ711 | 500 | 840 | 735 | DN 150 | DN 150 | 2100 | 781 | 472 | 500 | 428 | 7-G1" | 4-φ26 |
