DN40-DN600 Ductile Iron Soft Seated Gate Valve For Water Pipeline

DN40-DN600 Valvola di porta a seduta morbida di ferro dottile per condotte idriche

  • Evidenziare

    DN40 valvola di porta resiliente a seduta

    ,

    Valvola di porta in ferro duttile DN600

    ,

    DN600 valvola di porta a seduta morbida

  • Nome del prodotto
    Valvola di porta a seduta morbida
  • Diametro
    DN40-DN600
  • Tipo
    Valvola di porta elastica
  • Applicazione
    Trasporto fluido
  • Caratteristica
    Sigillo morbido, resistente alla corrosione
  • Materiale del corpo
    Ferro duttile, plastica a spruzzo
  • Luogo di origine
    Cina

DN40-DN600 Valvola di porta a seduta morbida di ferro dottile per condotte idriche

DN40-DN600 Valvola elastica di porta del sedile per il trasporto di fluidi

Visualizzazione del prodotto:

1. sigillo morbido, sacchetto di plastica, resistente alla corrosione;
2. non facilmente rotto, lunga durata di vita;
3- per l'acqua del rubinetto, le acque reflue, le costruzioni, l'elettricità, la medicina, la metallurgia, il tessile, i sistemi energetici e altre linee fluide
4La resistenza del fluido è piccola, i flussi medi attraverso la valvola di cancello non cambiano la direzione del flusso, quindi la resistenza del fluido è piccola.
5La coppia di apertura e di chiusura è piccola, lo sforzo di apertura e di chiusura è maggiore, perché la direzione di apertura e di chiusura della valvola di apertura e di chiusura del flusso e del flusso medio è perpendicolare alla valvola.rispetto alla valvola di chiusura, la valvola di apertura e chiusura del cancello più sforzo.
6. Direzione di flusso del mezzo non è limitata, nessun spoiler, non riducendo la pressione, il mezzo può fluire da entrambi i lati della valvola del cancello in qualsiasi direzione
7. The length of the structure is shorter because the gate of the gate valve is placed vertically in the valve body and the stop valve flap is placed horizontally inside the valve body so that the length of the structure is shorter than the stop valve.
8. completamente aperta, la superficie di tenuta per erosione del mezzo di lavoro è minore della valvola di arresto.

Materiale del prodotto

Articolo Nome delle parti Materiale
1 Corpo della valvola Ferro duttile, plastica per spruzzo
2 Piastra della valvola Ferro duttile, rivestimento integrato
3 Stampo 2Gr13,45 #acciaio cromato
4 Fanculo Bolt. Acciaio galvanizzato
5 O-ring gomma nitrile
6 Portamento di spinta di bronzo
7 O-ring gomma nitrile
8 Cappuccio della valvola Ferro duttile, plastica per spruzzo
9 Fanculo Bolt. Acciaio galvanizzato
10 Ruota a mano Ferro duttile, plastica per spruzzo

Specifica del prodotto:

1Temperatura di lavoro: gomma naturale ≤ 80°C, gomma nitrile ≤ 80°C, gomma EPDM ≤ 120°C, gomma siliconica ≤ 160°C, gomma naturale pura per alimenti ≤ 80°C.

2Pressione di lavoro: 0,6Mpa, 1,0Mpa, 1,6Mpa, 2,5Mpa.

3- supporti adattabili: acqua fredda, acqua calda, olio, gas.

4Le dimensioni non standard e le dimensioni standard di fusione corrispondenti ai tubi in ghisa possono essere personalizzate in base alle esigenze dell'utente.

Diametro nominale (mm) Lunghezza ((mm) Larghezza ((mm) Altezza ((mm)
Sotto terra Polla nascosta Pallone aperto Segnale Blocco Indicazione di apertura
DN40 178 150 380 380 420 480 380 480
DN50 178 165 380 380 420 480 380 480
DN65 190 185 400 410 450 500 400 500
DN80 203 200 410 460 460 510 410 510
DN100 229 220 460 540 530 560 460 560
DN125 254 250 550 610 650 650 550 650
DN 150 267 285 620 670 730 720 620 720
DN200 292 340 740 480 890 840 740 840
DN250 330 405 830 890 1000 980 830 980
DN300 356 460 940 990 1140 1090 940 1090
DN350 381 520 980 1110 1180 1180 980 1180
DN400 406 580 1010 1240 1260 1210 1010 1210
DN450 432 640 1200 1350 1450 1400 1200 1400
DN500 457 715 1250 1450 1500 1450 1250 1450
DN600 508 840 1350 1700 1650 1550 1350 1550

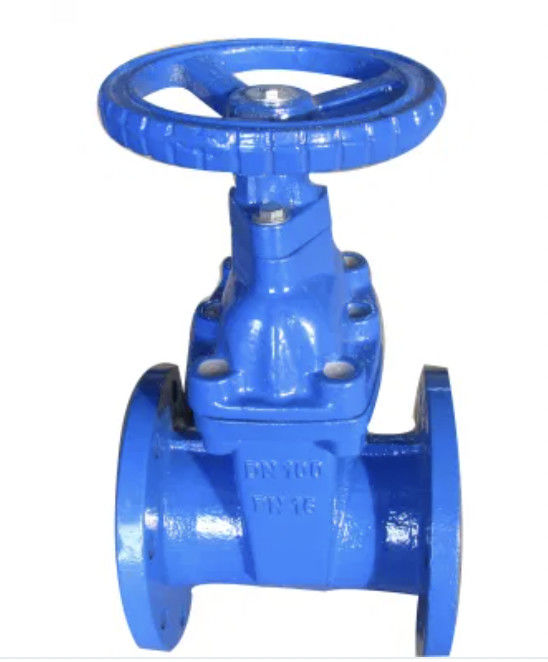

Immagine del prodotto:

DN40-DN600 Valvola di porta a seduta morbida di ferro dottile per condotte idriche 0
