DN40-DN600 Elastic Seat Gate Valve Soft Seal Gate Valve For Fluid Transportation

DN40-DN600 Valvola del cancello del sedile elastica Valvola del cancello del sigillo morbido per il trasporto di fluidi

  • Evidenziare

    Valvola di apertura DN150MM

    ,

    Valvola di apertura DN200MM

    ,

    Valvola di chiusura morbida resistente alla corrosione

  • Nome del prodotto
    Valvola di apertura del sedile elastica
  • Diametro
    DN40-DN600
  • Tipo
    Valvola di porta elastica
  • Applicazione
    Trasporto fluido
  • Caratteristica
    Sigillo morbido, resistente alla corrosione
  • Materiale del corpo
    Ferro duttile, plastica a spruzzo
  • Luogo di origine
    Cina

DN40-DN600 Valvola del cancello del sedile elastica Valvola del cancello del sigillo morbido per il trasporto di fluidi

DN40-DN600 Valvola del cancello del sedile elastica Valvola del cancello del sigillo morbido per il trasporto di fluidi

Visualizzazione del prodotto:

Valvola di chiusura morbidaadotta un nuovo design strutturale, una rigorosa tecnologia di produzione e nuovi materiali ad alte prestazioni, che superano il tradizionale guasto della tenuta del cancello.sistema di approvvigionamento idrico e di drenaggio, sistema di trattamento delle acque reflue, sistema di trasporto di fluidi chimici Può essere utilizzato come dispositivo di taglio su condotte di fluidi nella costruzione, protezione ambientale urbana, petrochimico, farmaceutico,alimenti, metallurgia, tessile, energia e altre industrie (non idoneo per lo struscio).

Materiale del prodotto

Articolo Nome delle parti Materiale
1 Corpo della valvola Ferro duttile, plastica per spruzzo
2 Piastra della valvola Ferro duttile, rivestimento integrato
3 Stampo 2Gr13,45 #acciaio cromato
4 Fanculo Bolt. Acciaio galvanizzato
5 O-ring gomma nitrile
6 Portamento di spinta di bronzo
7 O-ring gomma nitrile
8 Cappuccio della valvola Ferro duttile, plastica per spruzzo
9 Fanculo Bolt. Acciaio galvanizzato
10 Ruota a mano Ferro duttile, plastica per spruzzo

Specifica del prodotto:

1Temperatura di lavoro: gomma naturale ≤ 80°C, gomma nitrile ≤ 80°C, gomma EPDM ≤ 120°C, gomma siliconica ≤ 160°C, gomma naturale pura per alimenti ≤ 80°C.

2Pressione di lavoro: 0,6Mpa, 1,0Mpa, 1,6Mpa, 2,5Mpa.

3- supporti adattabili: acqua fredda, acqua calda, olio, gas.

4Le dimensioni non standard e le dimensioni standard di fusione corrispondenti ai tubi in ghisa possono essere personalizzate in base alle esigenze dell'utente.

Diametro nominale (mm) Lunghezza ((mm) Larghezza ((mm) Altezza ((mm)
Sotto terra Polla nascosta Pallone aperto Segnale Blocco Indicazione di apertura
DN40 178 150 380 380 420 480 380 480
DN50 178 165 380 380 420 480 380 480
DN65 190 185 400 410 450 500 400 500
DN80 203 200 410 460 460 510 410 510
DN100 229 220 460 540 530 560 460 560
DN125 254 250 550 610 650 650 550 650
DN 150 267 285 620 670 730 720 620 720
DN200 292 340 740 480 890 840 740 840
DN250 330 405 830 890 1000 980 830 980
DN300 356 460 940 990 1140 1090 940 1090
DN350 381 520 980 1110 1180 1180 980 1180
DN400 406 580 1010 1240 1260 1210 1010 1210
DN450 432 640 1200 1350 1450 1400 1200 1400
DN500 457 715 1250 1450 1500 1450 1250 1450
DN600 508 840 1350 1700 1650 1550 1350 1550

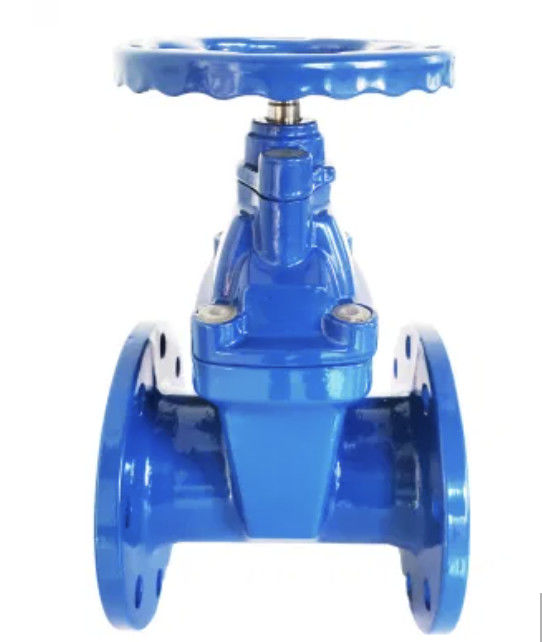

Immagine del prodotto:

DN40-DN600 Valvola del cancello del sedile elastica Valvola del cancello del sigillo morbido per il trasporto di fluidi 0
